Пояснительная записка (в программе Word) 32 стр., 5 табл., 10 рис., 7 источников
Чертежи (в программе Компас) 5 листов плакатов и чертежей
Описание
Курсовой проект по дисциплине: «Погрузчики»

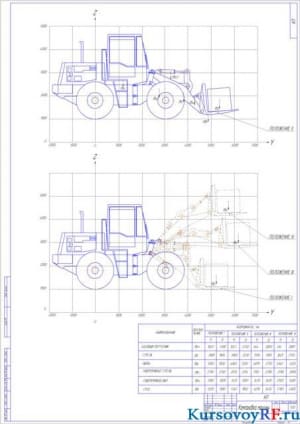

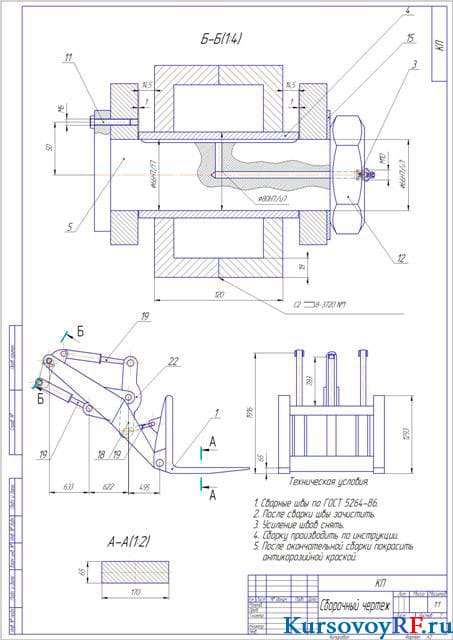

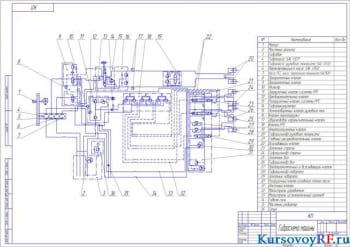

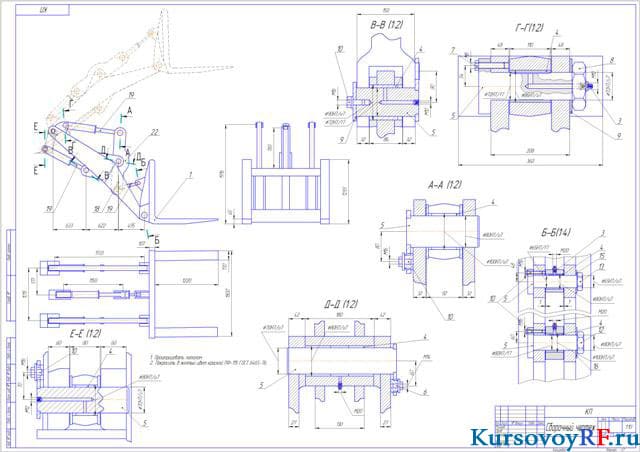

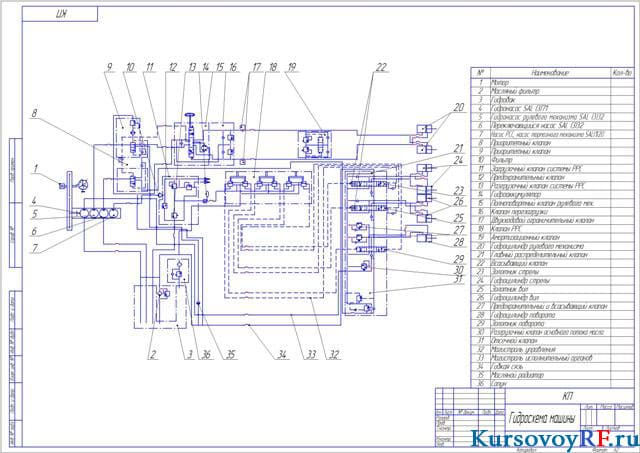

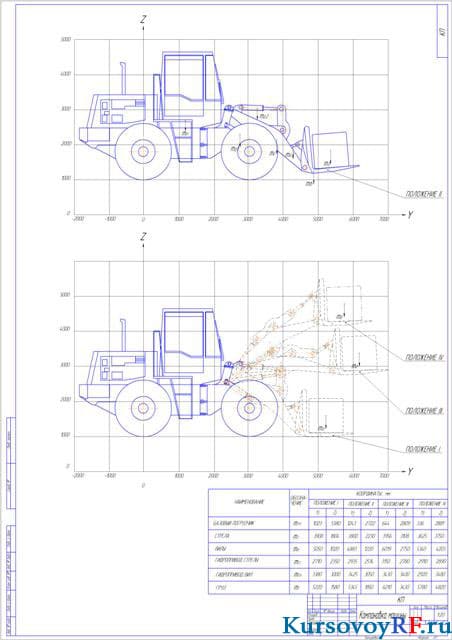

В курсовом проекте рассмотрены разного вида погрузчики, дана их характеристика. С целью компоновки проектируемой машины были рассчитаны параметры дерева, дана количественная оценка эксплуатационных характеристик дерева. Определены координаты центра тяжести машины по двум возможным вариантам – со снятием и с установкой деталей и сборочных единиц на машину. Проведён анализ компоновки вилочного погрузчика на базе фронтального с определением нагрузок, которые действуют на оси колёсного тягача при установившемся режиме движения. Рассчитана устойчивость лесной машины. Определены силы, действующие на вилы, рычаг и стрелу с приложением схемы сил, действующих в конструкции. Произведён расчёт гидропривода и его проектирование. Выполнен проверочный расчёт пальцев коромысла, вил и стрелы с построением эпюры изгибающих моментов.
