Разработка крана на колонне с нижним фрикционным поворотом с грузоподъемностью 1.6 тонны

Пояснительная записка (в программе Word) 18 стр., 3 табл., 2 рис., 12 источников
Чертежи (в программе Компас) 4 листа плакатов и чертежей, 6 листов спецификации
ВУЗ МГТУ им.Баумана

Описание

Курсовой проект по дисциплине: «ПТМ»

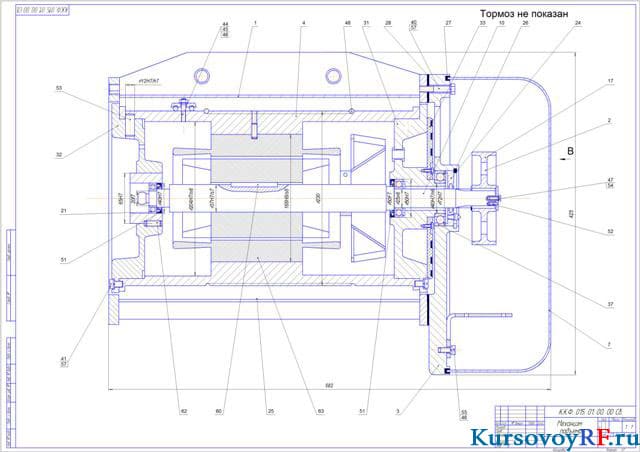

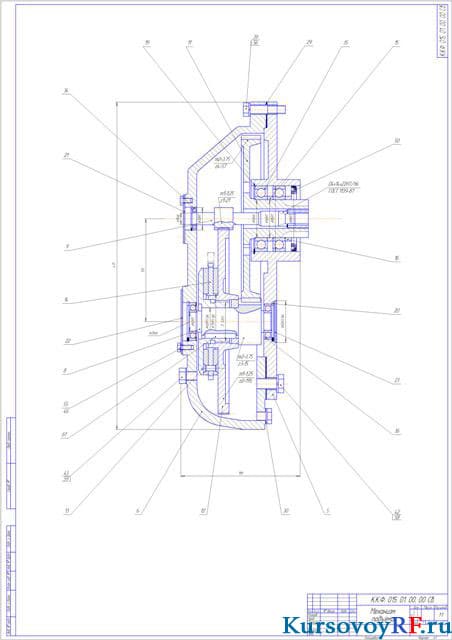

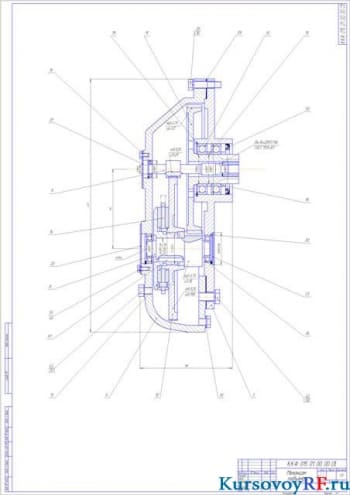

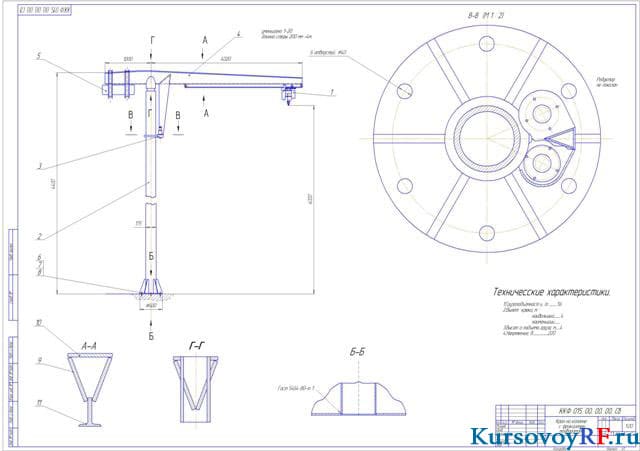

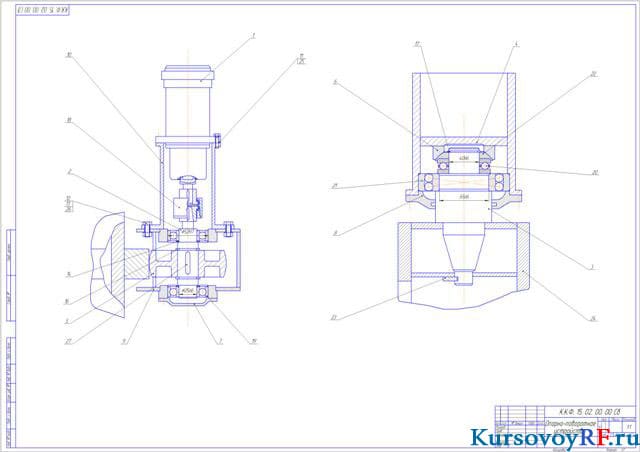

В данной курсовой работе в первой части произведен расчет электрической тали, для этого был рассчитан электродвигатель, канатно-блочная система, барабан и его длина, редуктор вместе с массой и его габаритами. Рассмотрена компоновка электрической тали и проведена проверка двигателя по пусковому моменту. Во второй части осуществлен расчет механизма поворота. В связи с этим рассчитали противовес и колонны, подшипники опорно-поворотного устройства, процессы пуска и торможения для механизма поворота. Представлены чертежи общего вида крана на колонне с фрикционным поворотом, механизма подъема и опорно-поворотного устройства.
