Проектирование главной фермы мостового крана в технологичном и экономичном вариантах

Описание

Основной задачей курсового проекта является проектирование главной фермы мостового крана в двух вариантах, условно называемых «технологичным» и «экономичным» и их сравнительный анализ.  По первому варианту  предполагается проектирование  с минимальным применением механической обработки: стержни ферм изготавливаются из прокатных элементов, соединяемых внахлестку угловыми швами. По второму варианту необходимо  спроектировать ферму минимальной массы, используя элементы, соединяемые встык.

По второму варианту, условно называемому «экономичный»  предполагается изготовление фермы минимальной массы, используя элементы, соединяемые встык.

Изготовление стержней горизонтальной фермы из труб не технологично. Для стержней горизонтальной фермы используем равнобокие уголки, которые приварены внахлест.

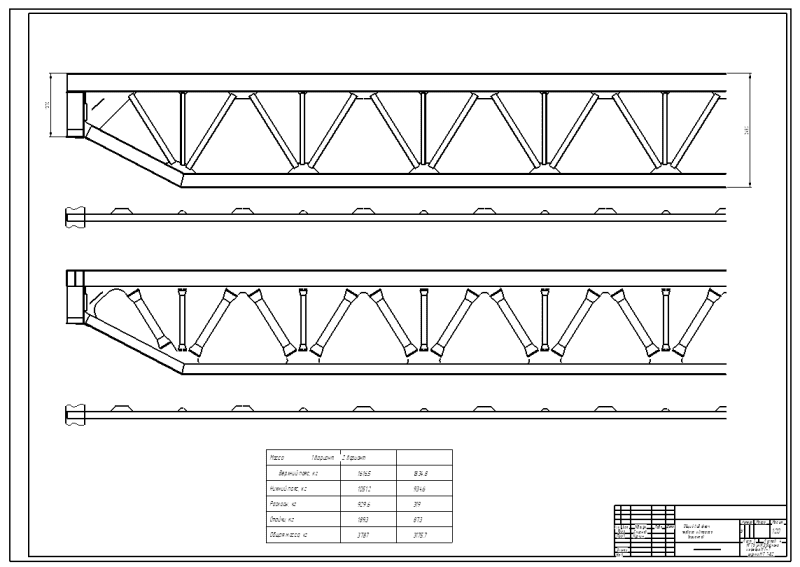

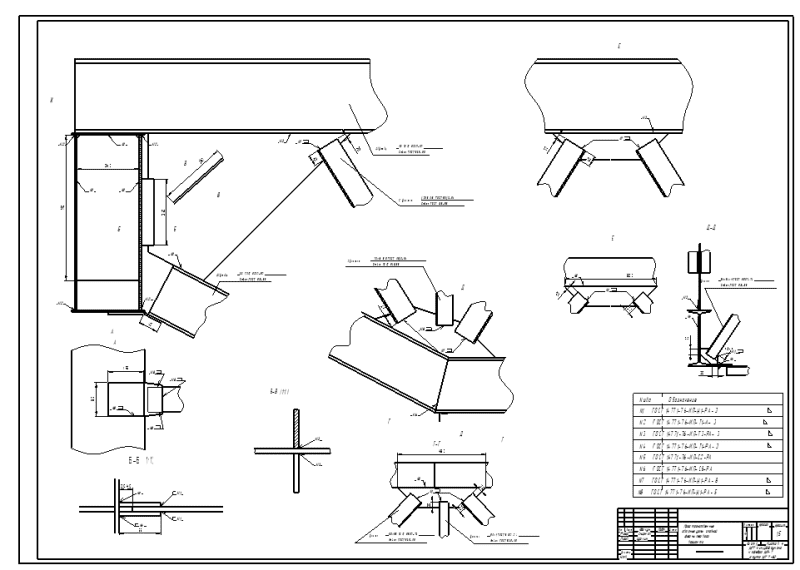

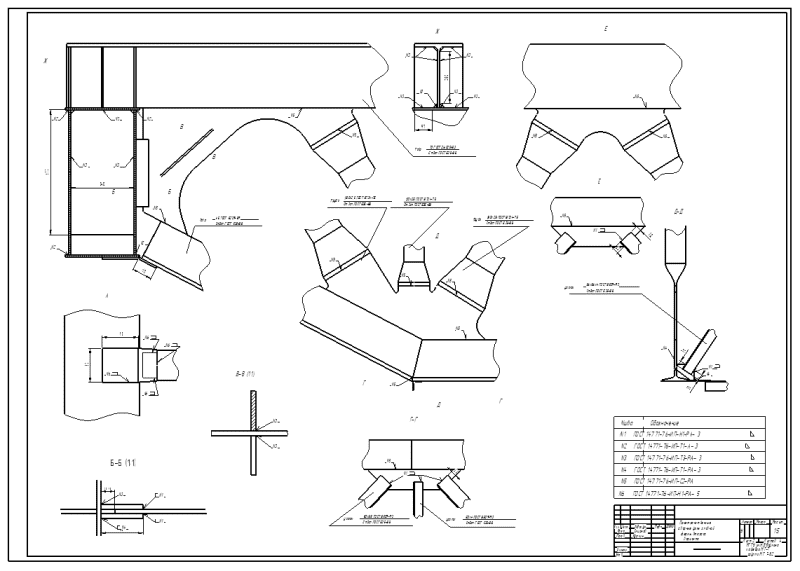

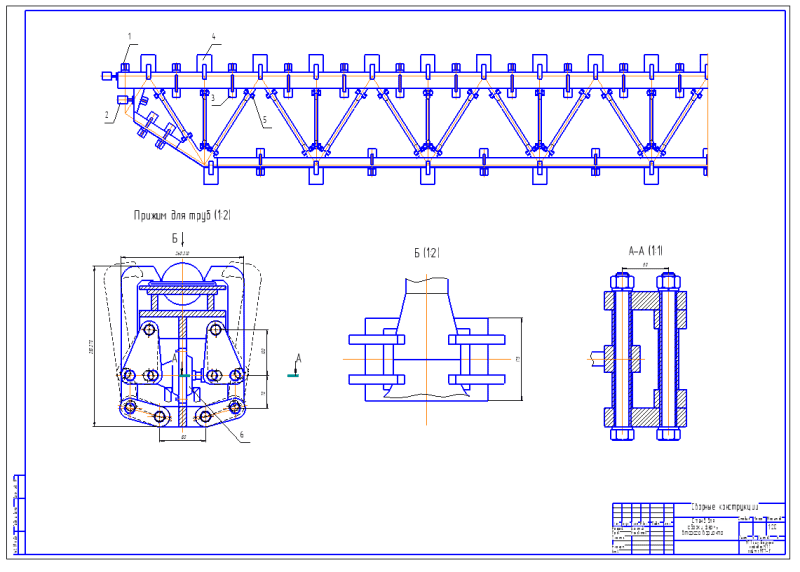

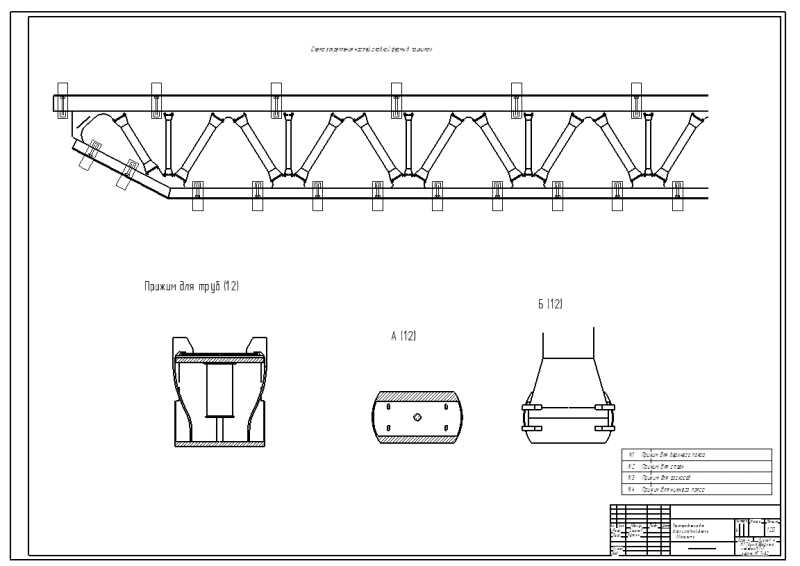

Проект выполнен на 4-х листах формата А1, содержащих:  общий вид мостового крана для обоих вариантов, конструкции основных узлов ферм «технологичного» и «экономичного» вариантов, а так же эскизный проект стенда для сборки и сварки концевой балки. Пояснительная записка содержит 55 листов формата А4, на которых представлены расчеты, таблицы и иллюстрации.

В ходе выполнения проекта были рассчитаны усилия в отдельных стержнях фермы, определены необходимые размеры поперечных сечений стержней, удовлетворяющие условиям выносливости, устойчивости и статической прочности, детально разработаны основные пространственные сварные узлы конструкции. Так же были определены основные размеры концевой балки мостового крана и разработана технология ее сборки и сварки.
