Курсовой расчет конструкции крана мостового Q=15 т.

Описание

 Проект по дисциплине «Строительная механика и металлические конструкции»

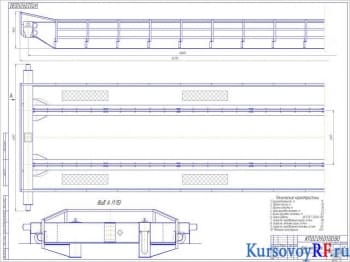

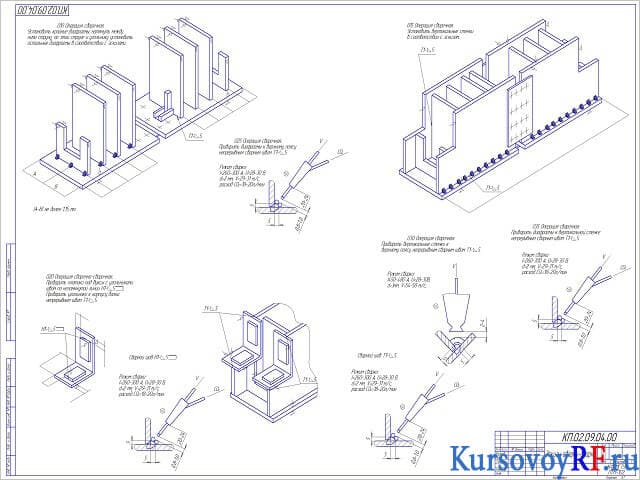

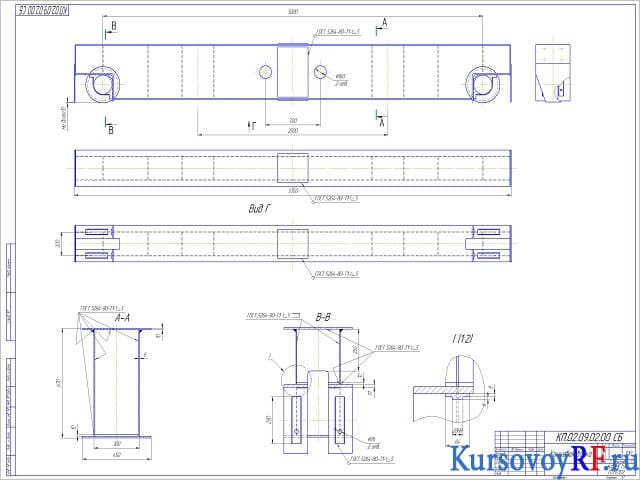

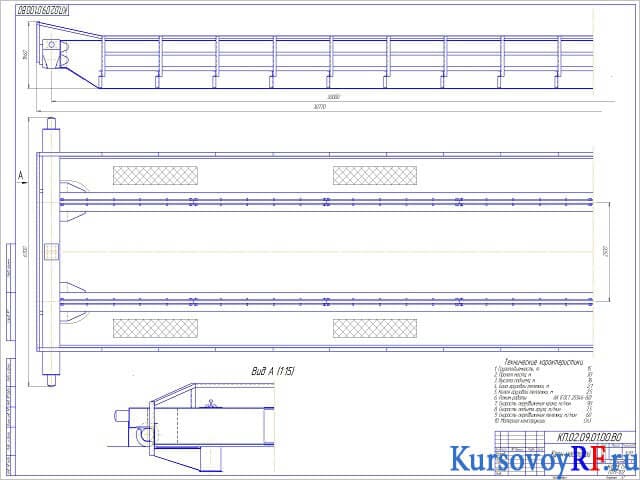

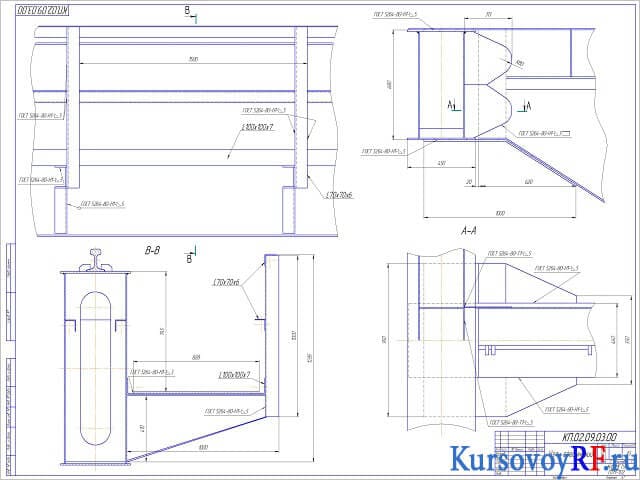

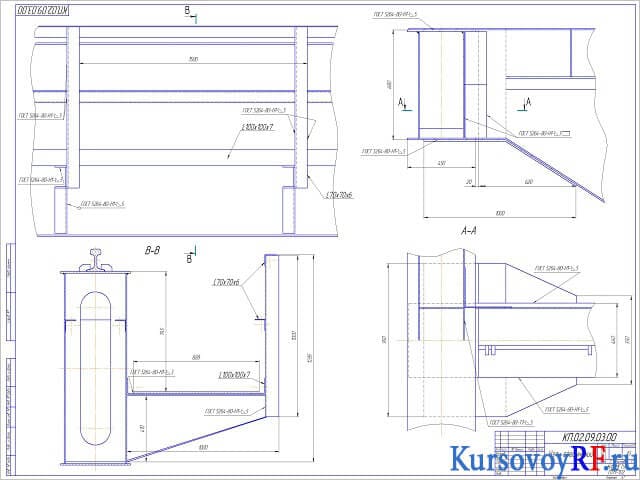

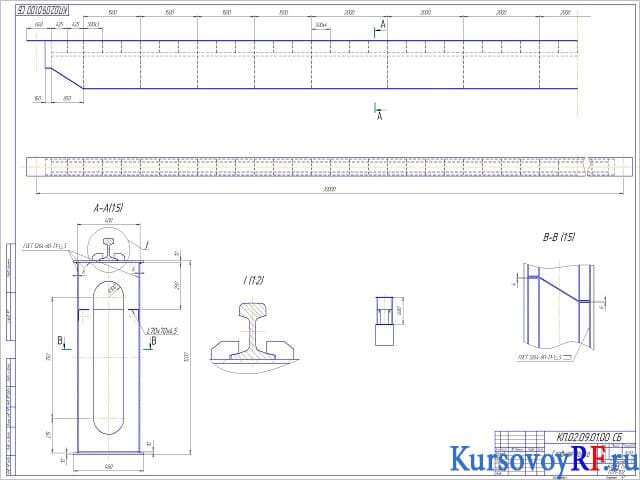

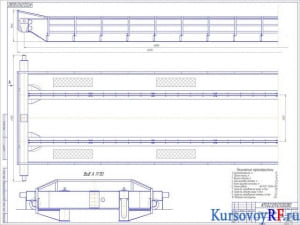

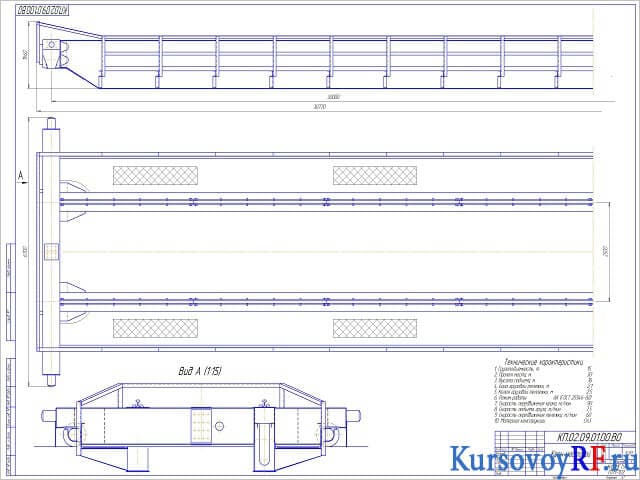

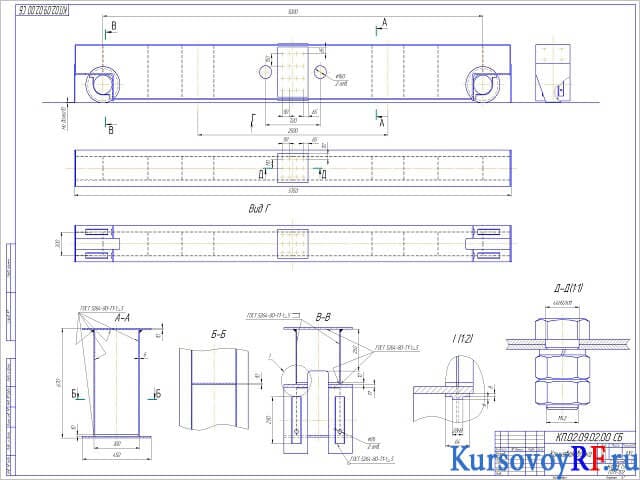

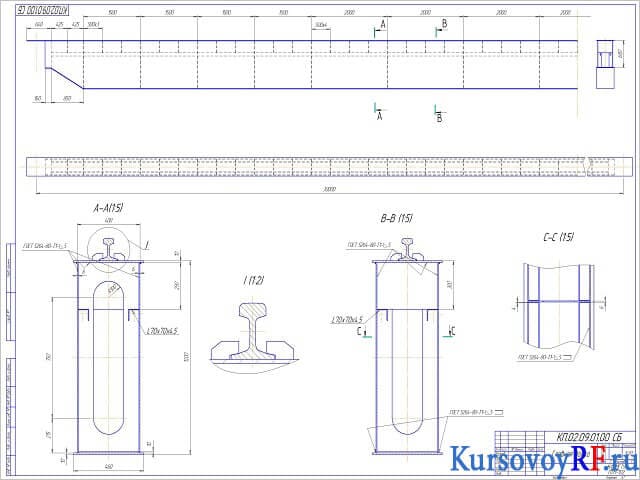

В курсовой работе выполнен расчет моста крана, важных геометрических параметров конструкции и узлов. Определены расчетные нагрузки на узлы металлоконструкции и усилий в них, главных узлов металлоконструкции по методу предельных состояний, расчет соединений сварных. Рассмотрена технологическая часть мостового крана. Его назначение, условие работы, определение конструкций. Приведено обоснование технических требований мостового крана. Рассмотрен анализ технологичности конструкции крана мостового. Выполнено создание технологической схемы сборки, технологического процесса изготовления элементов балки, выбор метода и режима сварки. Дополнительные материалы: рисунки, выполненные в программе Компас:1. Поперечное сечение балки, 2. Сочетание нагрузок для конструкций мостовых кранов, 3. Схемы определения моментов кручения, 4. Схемы нагрузок от главных балок на концевых балки, 5. Схемы нагрузок на концевую балку и эпюры сил, 6. Схемы нагрузок в горизонтальной плоскости на конструкцию моста при сочетании 2а, 7. Схемы нагрузок в горизонтальной плоскости на конструкцию моста при сочетании, 8. Линии влияния изгибающих моментов в сечениях главной балки, 9. Линии влияния поперечных сил в сечениях главной балки, 10. Схема расстановки диафрагм жесткости, 11. Схема расстановки диафрагм жесткости.
