Синтез рычажного механизма конвейера

Описание

 Проект по дисциплине «ПТМ»

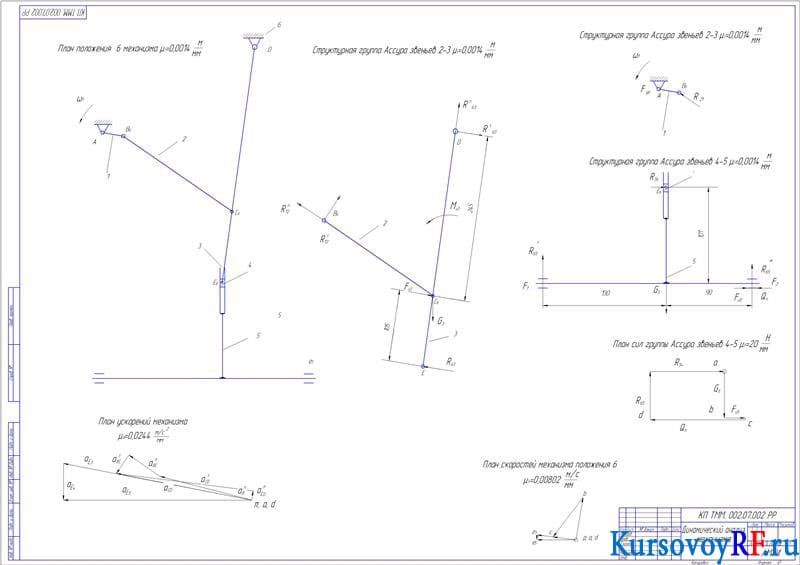

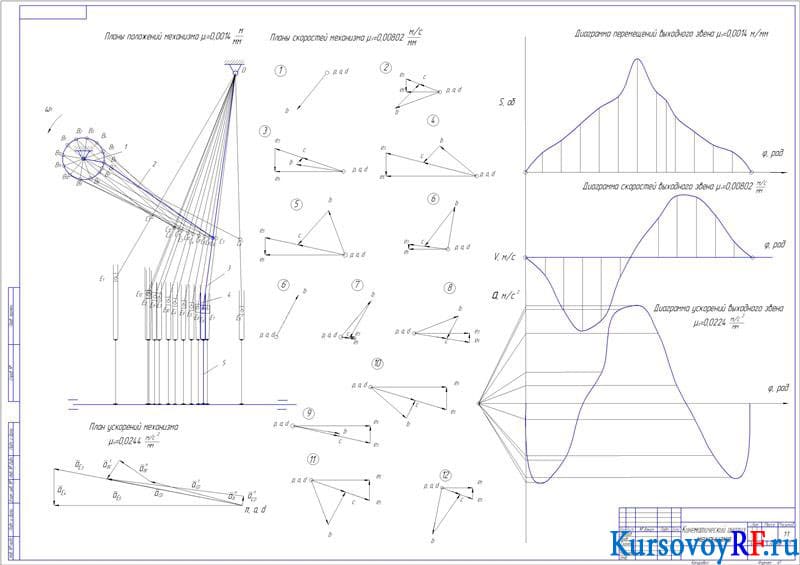

В представленной курсовой работе был выполнен кинематический анализ рычажного механизма качающегося конвейера, составлен план механизма и структурная группа Ассура звеньев 4-5 и 2-3. Построен план положения звеньев в механизме и план скоростей рычажного механизма. Составлена таблица найденных скоростей. Разработаны планы ускорений и кинематические диаграммы. Определены силы тяжести, инерции звеньев и сопротивления, выполнен силовой расчет группы звеньев 4-5 и 2-3. Найден начальный механизм и уравновешивающий механизм с помощью «рычага» Жуковского. В графической части работы были выполнены чертежи кинематического и динамического анализа механизма.
