Проект ленточного наклонно-горизонтального транспортера-конвейера производительностью 400 тонн в час и высотой транспортирования 8 метров

Состав чертежей

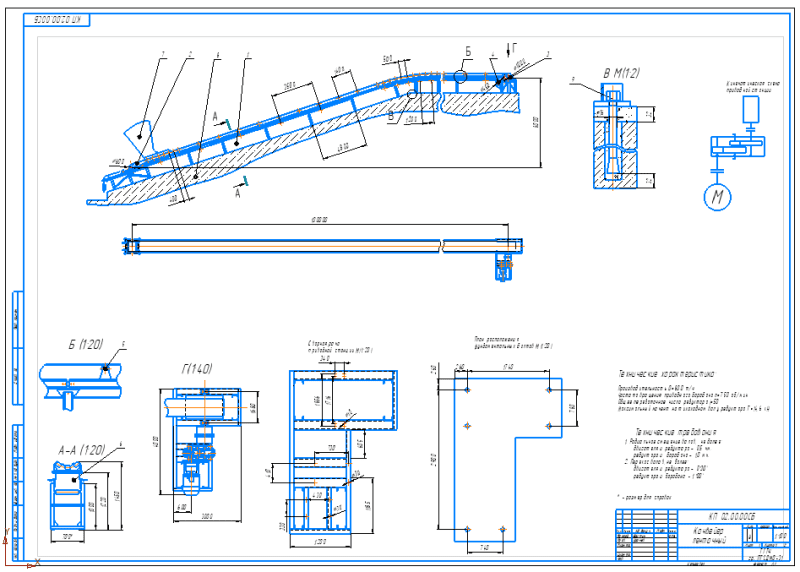

1. Общий вид ленточного конвейера А1:

Производительность Q=800 т/ч

Частота вращения приводного барабана n=750 об/мин

Общее передаточное число редуктора i=50

Максимальный момент на тихоходном валу редуктора Т=14,6 кН

Радиальное смещение валов,  не более:

         двигателя и редуктора - 0,5 мм.

         редуктора и  барабана - 1,0 мм.

Перекос валов, не более:

         двигателя и редуктора - 0 30'

         редуктора и барабана - 1 00'

Приведены сварная рама приводной станции и план расположения фундаментальных болтов

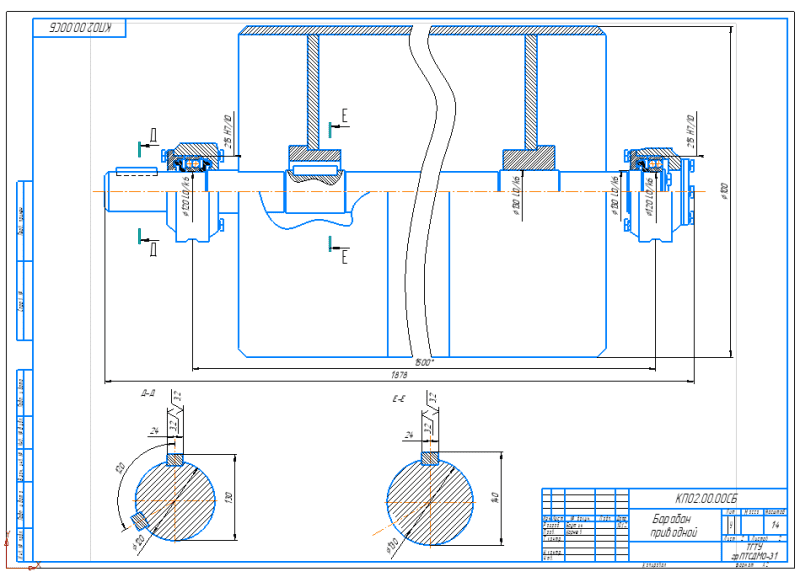

2. Приводной барабан в сборе А2

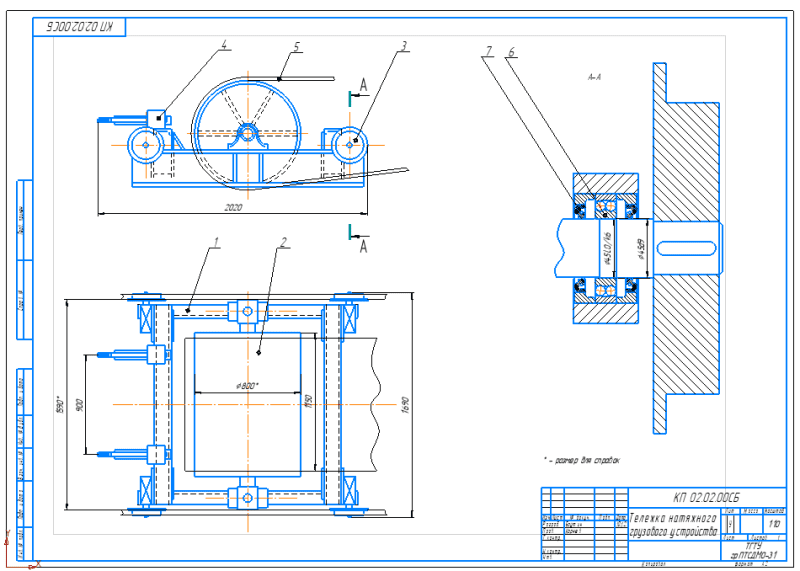

3. Сборочный чертеж тележки натяжного грузового устройства А2

Содержание

Содержание курсовой работы:

Введение

1. Составление технических данных, необходимых для расчёта механизма подъёма груза

2. Выбор схемы конвейера

3. Выбор необходимых параметров и элементов конструкции конвейера.

4. Уточненный расчет ленточного конвейера

5.Выбор оборудования обеспечивающего требуемые параметры конвейера.

6. Проверка по удельному давлению ленты на барабан.

7. Проверка по обеспечению минимального натяжения ленты.

8. Проверка прочности ленты при пуске конвейера.

9. Расчет процесса пуска конвейера.

10. Выбор натяжного устройства.

11. Выбор очистительного устройства.

12. Выбор металлоконструкций.

13. Эскизная компоновка.
