Проектирование гидравлического привода выносных опор автокрана

Пояснительная записка (в программе Word) 49 с., 5 табл., 16 рис., 3 источника, 3 приложения
Чертежи (в программе Компас) 4 листа плакатов и чертежей, спецификации 2 листа
ВУЗ СИБИРСКИЙ ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ

Описание

Проект по дисциплине «Силовые приводы строительных, дорожных и коммунальных машин»

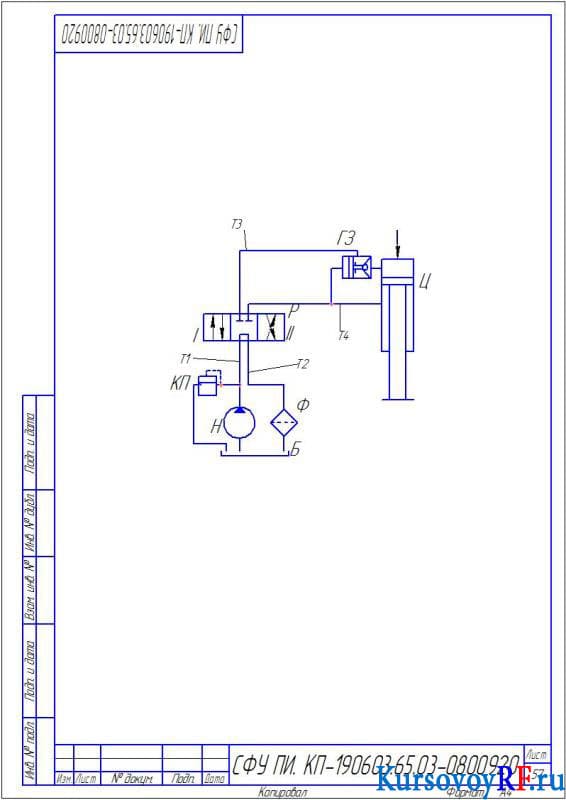

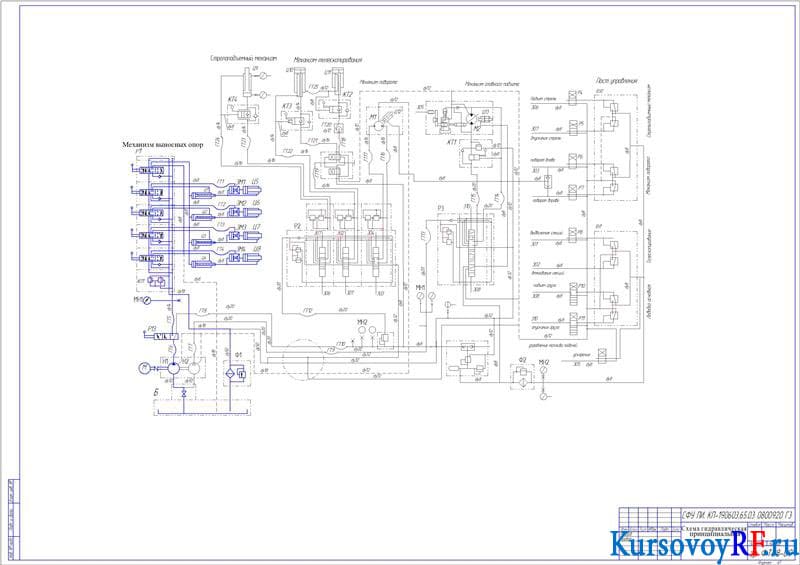

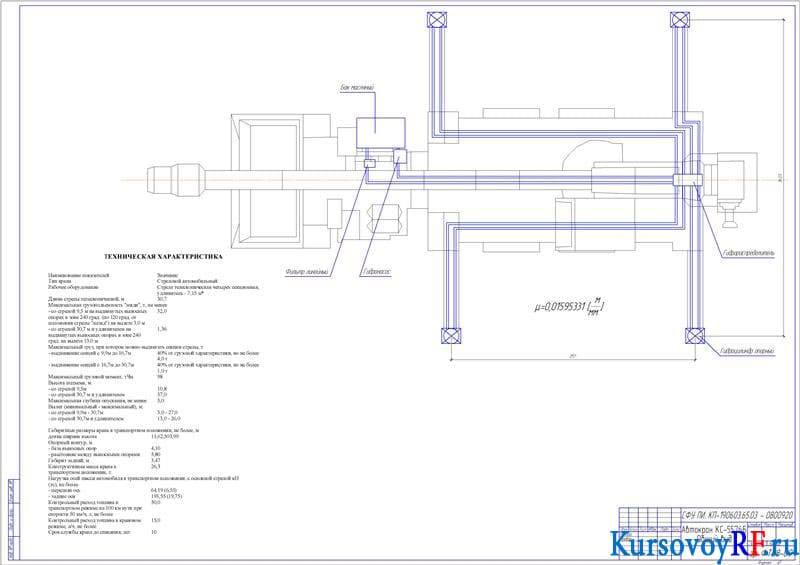

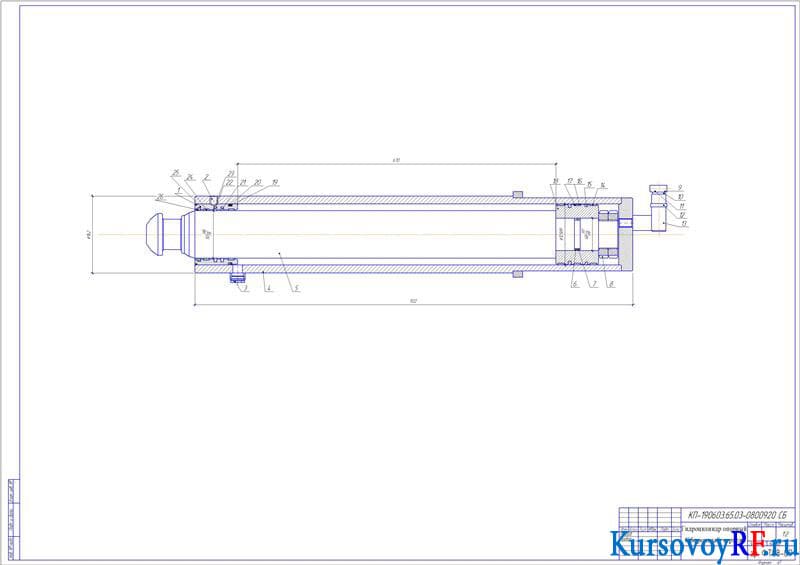

В курсовом проекте было представлено техническое задание, дано общее определение автомобильных кранов, выявлены их основные достоинства. Выполнено краткое описание автокрана и представлен его общий вид. Рассмотрены гидрооборудование крана и виды механизмов выносных опор. На основании представленных исходных данных был выполнен проверочный расчет гидропривода, составлена расчетная схема гидропривода механизма выносных опор. Определены нейтральная позиция золотника гидрораспределителя и выдвижение штока опорного цилиндра. Рассчитаны потери давления в сливной гидролинии. В приложении к курсовому проекту представлена техническая характеристика автокрана КС 5576 Б. Дополнительные материалы: Каталог деталей в Word 133 стр., Руководство по эксплуатации в Word 93 стр., Техническая характеристика в Word 1 стр.
