Расчет параметров изделий и их контроль

Код: 02.01.01.08.113
Разместил: Щелкунов Александр

Чтобы скачать работы – Зарегистрируйся и поучаствуй в развитии сайта
Как тут скачать?
Закрыть работу?

Пояснительная записка (в программе Word) 33 с., 4 табл., 18 рис., 5 источников, 3 приложения
Чертежи (в программе Компас) 5 листов плакатов и чертежей, спецификации 1 лист
ВУЗ Южно-Уральский государственный университет

Проект по дисциплине «Метрология, стандартизация и сертификация»

В данной курсовой работе было рассмотрено основное назначение посадок сопрягаемых размеров угла. Рассчитаны и подобраны посадка с натягом и переходная посадка, а также посадка подшипников качения. Составлена схема гладкого цилиндрического сопряжения. Разработана схема размещения полей допусков резьбового соединения. Выполнен расчет исполнительных размеров калибров. Определено основное назначение технических требований для контроля зубчатого колеса. Произведен расчет размерной цепи, найдены допуск и отклонение одного размера, исходя из требований технологии и конструкции. Построена схема контроля технологических требований детали вала. Дополнительные материалы: 6 дубликатов чертежей в Автокаде.

Чертежи

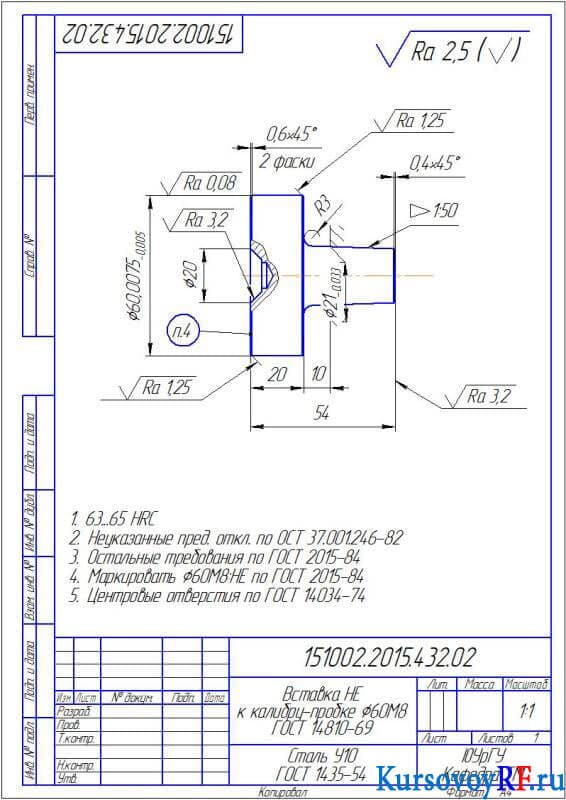

  1. Чертеж Деталь Вставка НЕ к калибру-пробке 60М8 (формат А4)

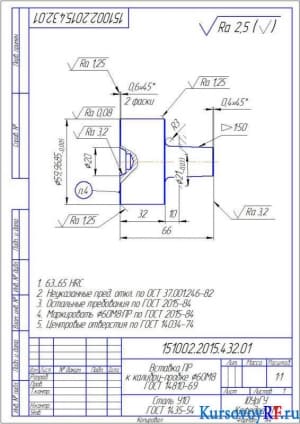

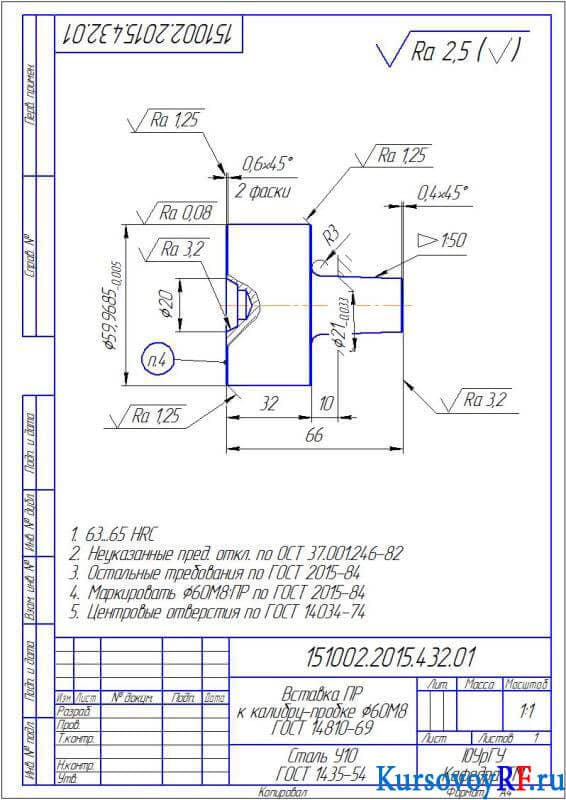

  2. Чертеж Деталь Вставка ПР к калибру-пробке 60М8 (формат А4)

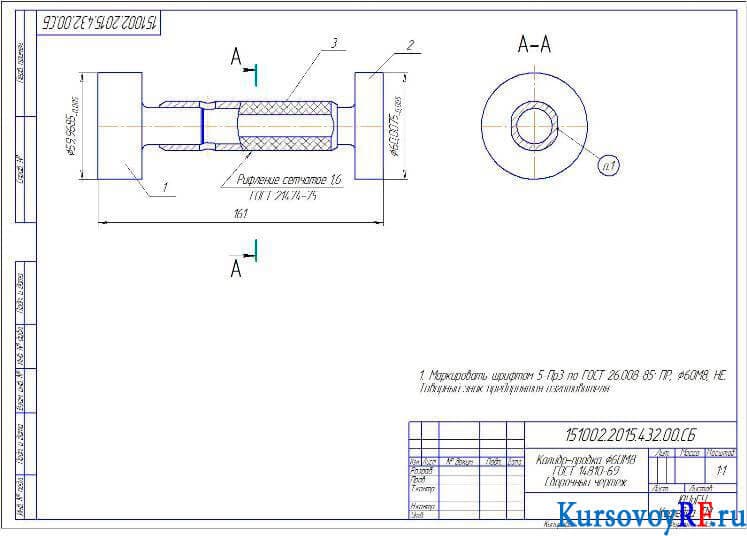

  3. Чертеж Деталь Калибр-пробка 60М8 (формат А3)

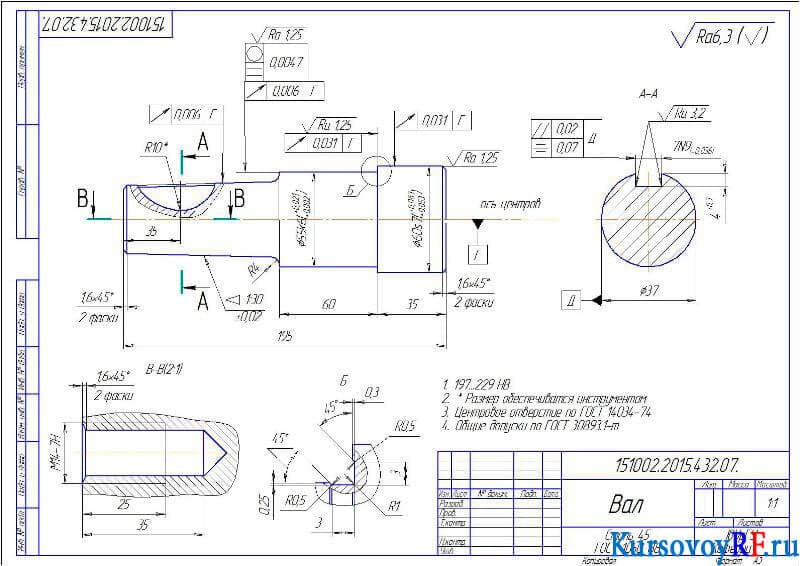

  4. Чертеж Деталь Вал (формат А3)

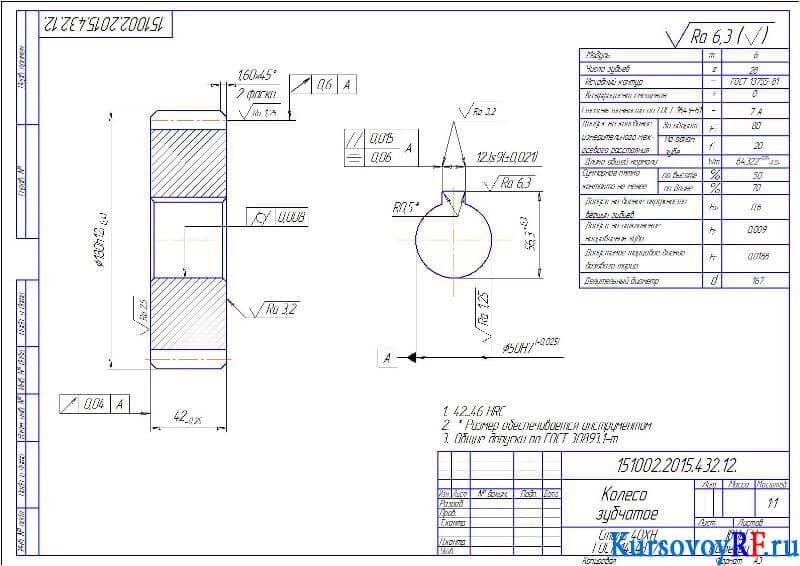

  5. Чертеж Деталь Колесо зубчатое (формат А3)
