Конструктивная разработка двигателя ВАЗ-2109

Пояснительная записка (в программе Word) 35 стр., 7 табл., 11 рис.
Чертежи (в программе Компас)

5 листов плакатов и чертежей

ВУЗ КУЭИТУ

Курсовой проект по дисциплине: «Автомобильные двигатели»

В курсовой работе (проекте) представлена конструктивная разработка двигателя ВАЗ-2109. Сделан тепловой расчет двигателя. Построена индикаторная диаграмма. Проведен кинематический расчет КШМ двигателя. Приведен рабочий чертеж двигателя в разрезе. Дополнительно приведено описание конструкции рулевого механизма в сборе с приводом.

Работа на украинском языке.

Чертежи курсовой работы (в программе Компас)

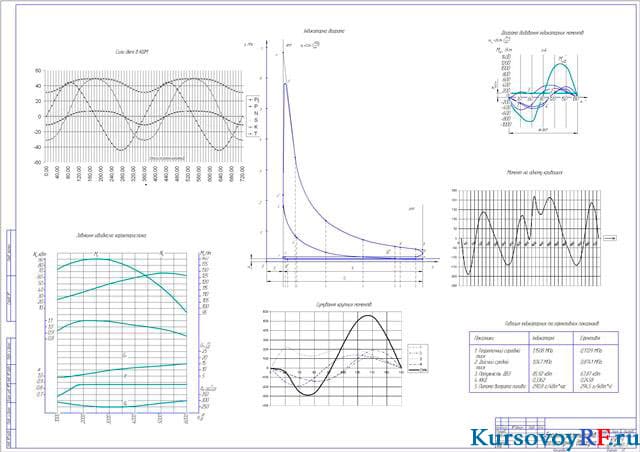

1. Чертеж графики результатов расчета двигателя (формат А 1)

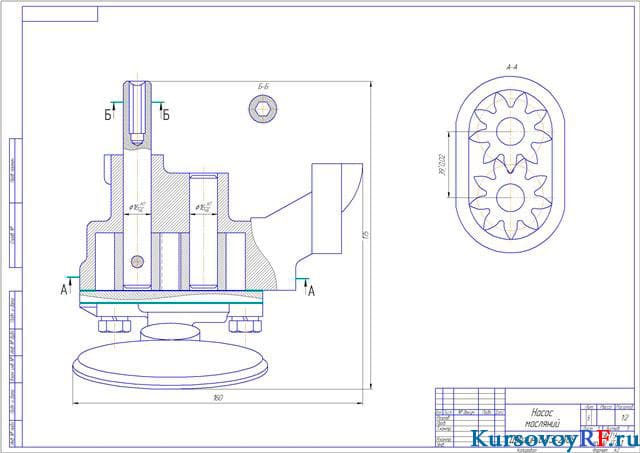

2. Чертеж масляный насос двигателя (формат А 2)

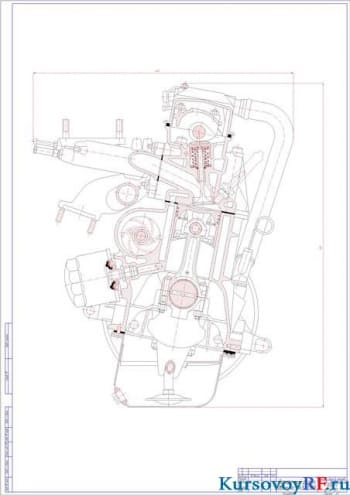

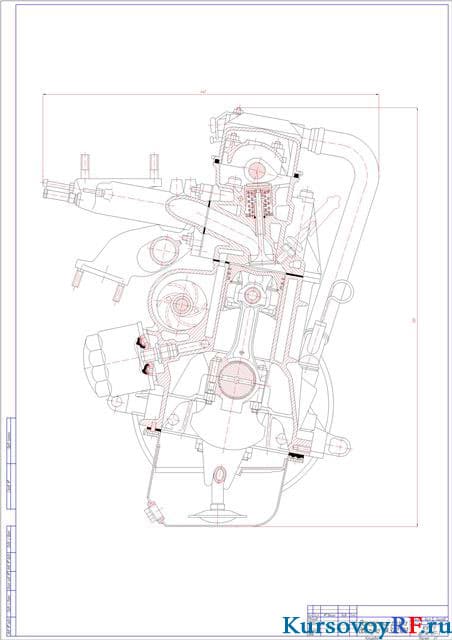

3. Чертеж поперечный разрез двигателя ВАЗ-2109 (формат А 1)

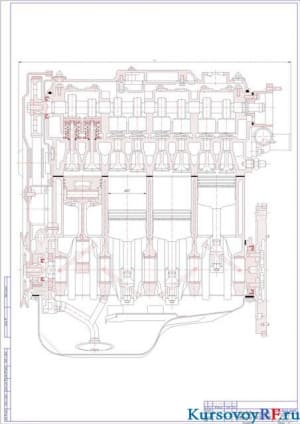

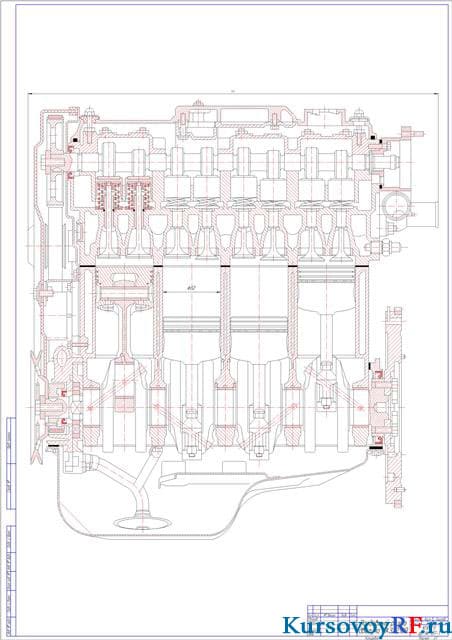

4. Чертеж продольный разрез двигателя ВАЗ-2109 (формат А 1)

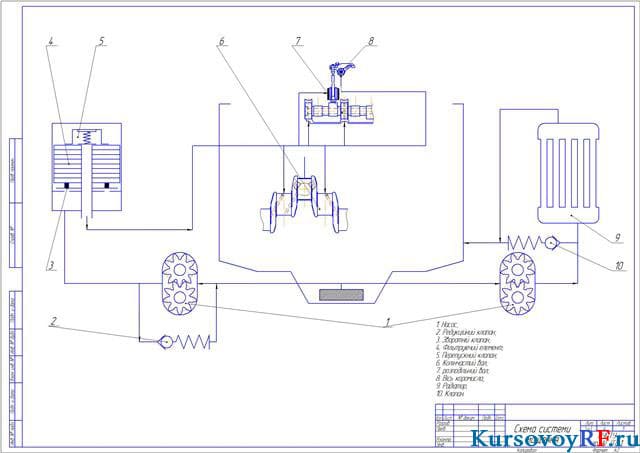

5. Чертеж схема системы смазки (формат А 2)
