Проект и расчет ремонтного АТП с разработкой разборочно-моечного участка

Описание

В курсовой работе выполнена разработка и расчет ремонтного АТП с разработкой разборочно-моечного участка.

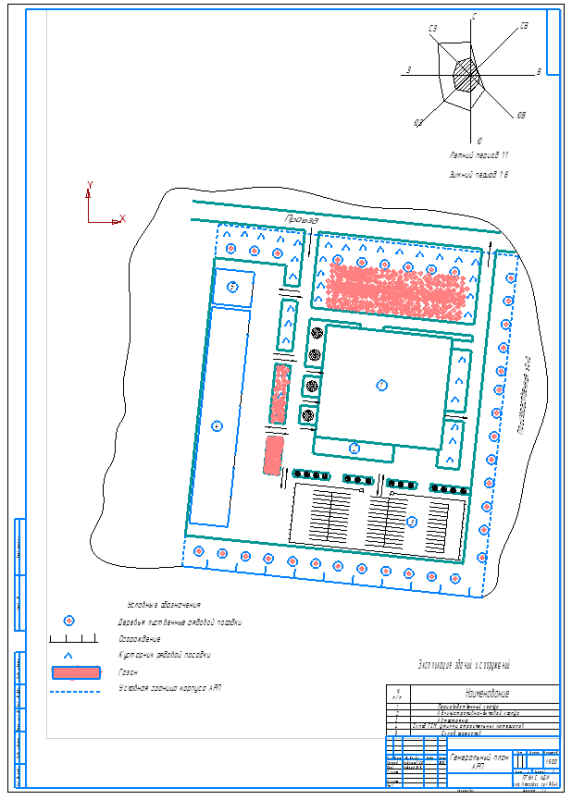

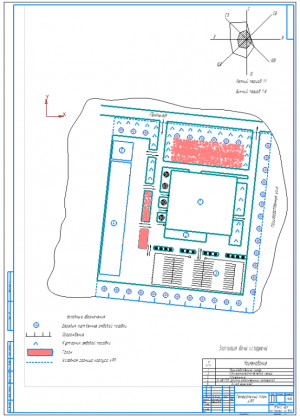

Генеральный план (генплан) АРП отражает расположение на участке застройки (территории предприятия) зданий и сооружений, складских площадок, транспортных путей, зеленых насаждений, ограждений и других объектов. Перечень размещаемых объектов и их размеры должны быть установлены перед разработкой генплана. Наиболее важным является определение количества производственных корпусов и расположения вспомогательных (административно-бытовых) помещений.

Существуют рекомендации размещать разборочно-моечные производства в одном здании, а остальные — в другом с целью обеспечения чистоты в главном производственном корпусе. Однако более весомы противоположные рекомендации — по возможности блокировать цеха и помещения в одном здании, что позволяет снизить затраты на строительство зданий и прокладку инженерных коммуникаций.

У входа на территорию предприятия предусматривают площадку для стоянки легковых автомобилей из расчета десяти машино-мест на 100 работающих в двух смежных сменах при площади одного машино-места 25 кв.м.

Складские площадки обслуживает козловой кран. Направление движения автомобиля в процессе его ремонта показано стрелками.

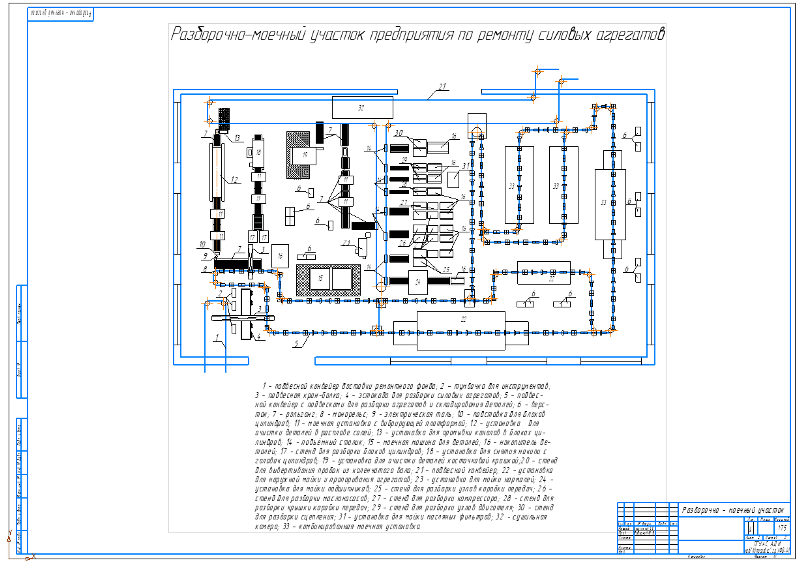

Разборочно-моечный участок предназначен для наружной мойки автомобилей, их предварительной разборки (подразборки), мойки и разборки агрегатов, очистки деталей от всех видов загрязнений.

Подлежащие ремонту автомобили предварительно подвергают наружной мойке и обдувке сжатым воздухом, освобождают от охлаждающей жидкости, масла в двигателе и смазок в картерах других агрегатов; с автомобиля снимают грузовую платформу. При предварительной разборке с автомобиля снимают кабину, кузов самосвала, оперение, радиатор, топливный бак, колеса и электрооборудование, после чего шасси моют горячей водой, а картеры двигателя, коробки передач и заднего моста выпаривают. В дальнейшем разбирают шасси на агрегаты. Снятые агрегаты подают на рабочие места разборки агрегатов на детали. При этом двигатели, коробки передач, передние и задние мосты сначала разбирают на узлы (предварительно), а затем на детали (окончательно). Узлы агрегатов после снятия моют горячей водой. Механизмы рулевого управления, подъема кузова самосвала и карданные валы предварительной разборке и мойке узлов не подвергаются.

Детали разобранных агрегатов и узлов проходят мойку в двухкамерных моечных машинах. Подшипники качения промывают в отдельных установках дизельным топливом. Детали, загрязненные нагаром, накипью, смолами, старой краской, проходят дополнительную очистку. Дополнительно пропаривают картеры задних мостов и барабаны со ступицами. Промытые и очищенные детали поступают на дефектацию и сортировку. Кузов самосвала, раму, колеса, рессоры, механизмы тормозной системы, регулятор оборотов, масляный насос, головку компрессора моют, разбирают и очищают на других участках, где они ремонтируются. Для мойки и очистки двигателей следует использовать отдельное оборудование.
