Проект исследования рабочих процессов трелевочного устройства для бесчокерной трелевки

Описание

В курсовой работе выполнено теоретическое исследование рабочих процессов трелевочного устройства для бесчокерной трелевки

При проведении рубок ухода за лесом в условиях наиболее широкое применение получили захваты для бесчокерной трелевки, типа «Муравей» в агрегате с сельскохозяйственными тракторами, которые за один прием могут захватить одно или несколько спиленных деревьев.

     В рабочих режимах трелевки возникают динамические нагрузки в 2,5-2,8 раза превышающие статистические. Гидросистемы с/х тракторов не предназначены воспринимать такие нагрузки, поэтому вопрос изучения рабочих процессов гидроприводов захватов и гидросистем тракторов при бесчокерной трелевке деревьев при рубках ухода с целью снижения динамических нагрузок является актуальным.

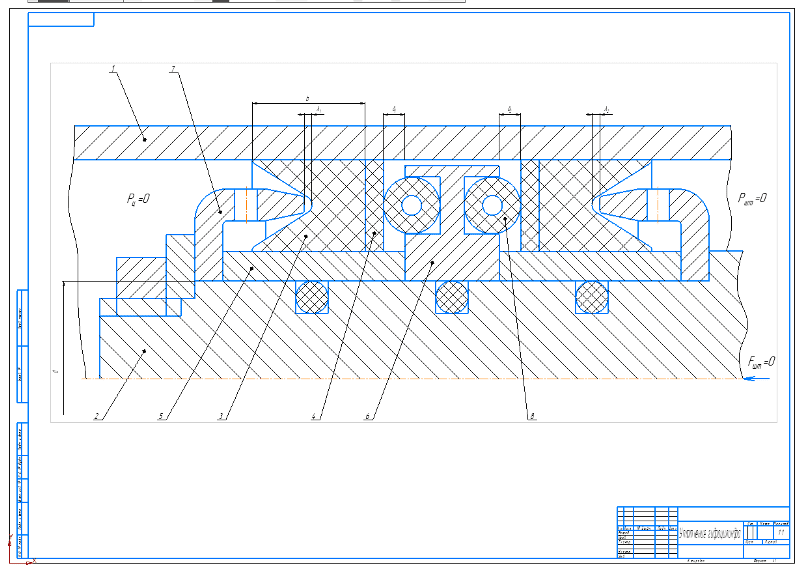

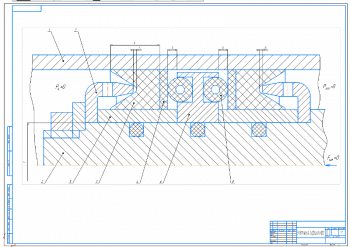

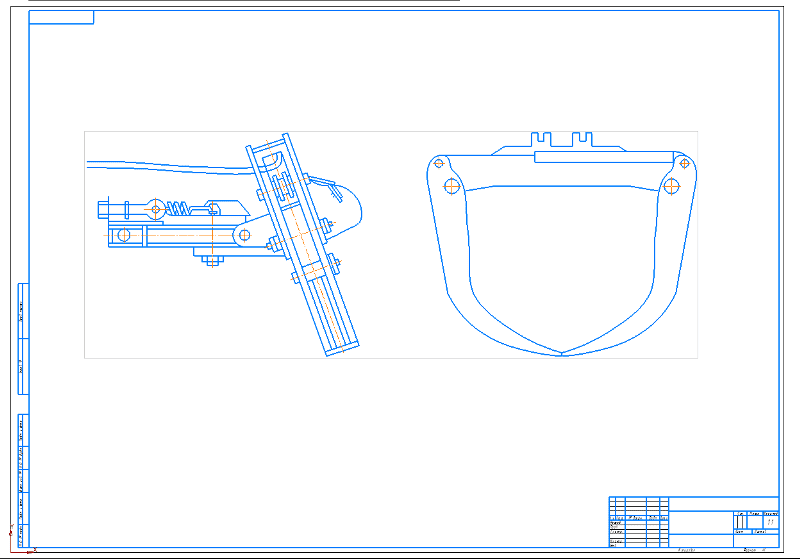

     С учетом конструктивных и технологических недостатков существующих конструкций трелевочных захватов для бесчокерной трелевки  усовершенствована конструкция гидравлического привода трелевочного клещевого захвата. Трелевочное оборудование для бесчокерной трелевки леса содержит захват 1, смонтированный на раме 2, имеющий кронштейн 3 для соединения с центральной тягой 4 и поперечину 5 для соединения с нижними тягами 6. Челюсть 7 захвата 1 кинематически соединена с дополнительным гидроцилиндром 8 и через тягу 9 соединена посредством дополнительной гидролинии 11 с обратным клапаном 12 и запорным вентилем 13 с рабочей полостью силового гидроцилиндра 14 навески трактора 15.

       Устройство работает следующим образом: трактор 15 с поднятым захватом 1 и раскрытыми челюстями 7 и 10 задним ходом перемещается в такое положение, при котором захват 1 находиться над комлевой частью срезанных деревьев.

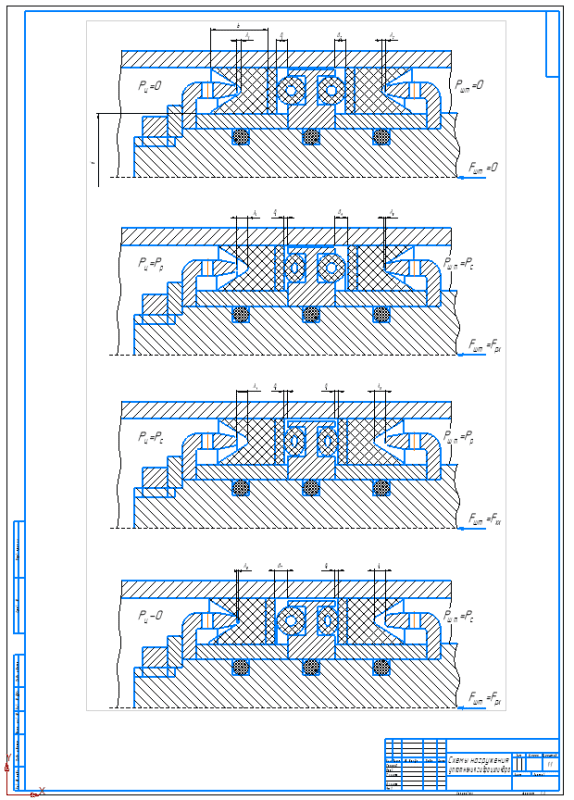

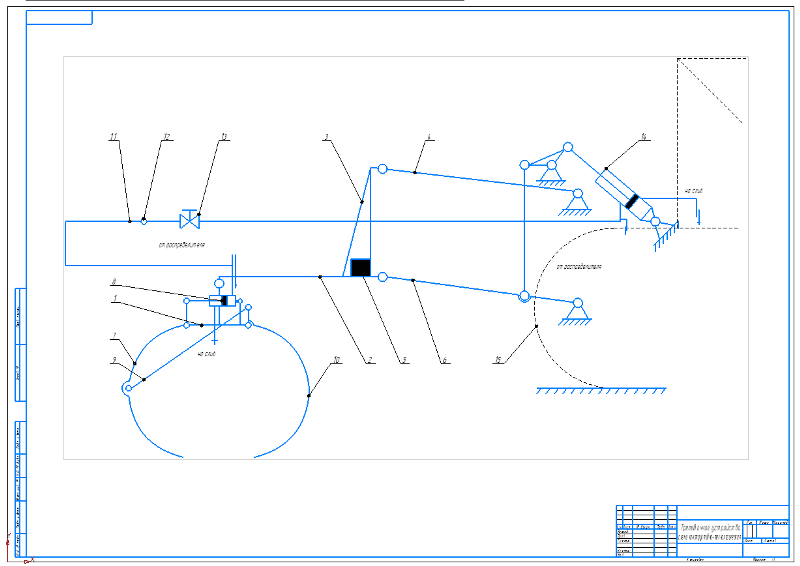

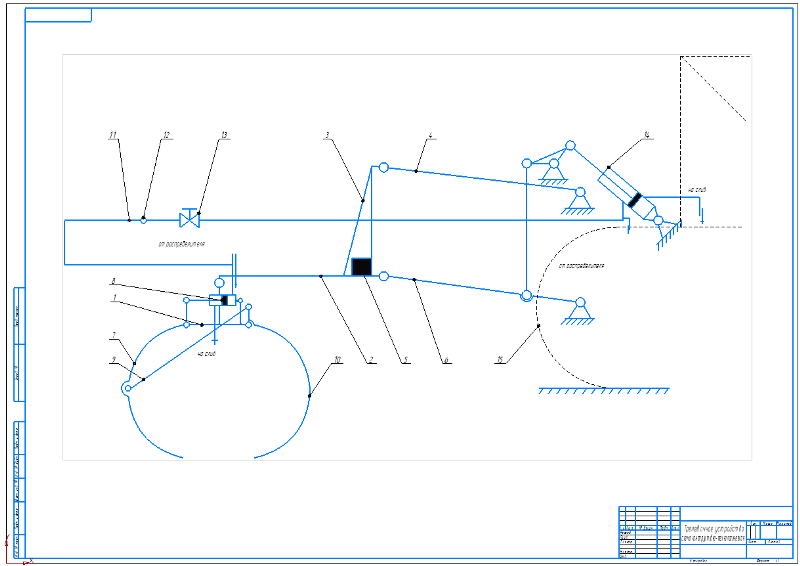

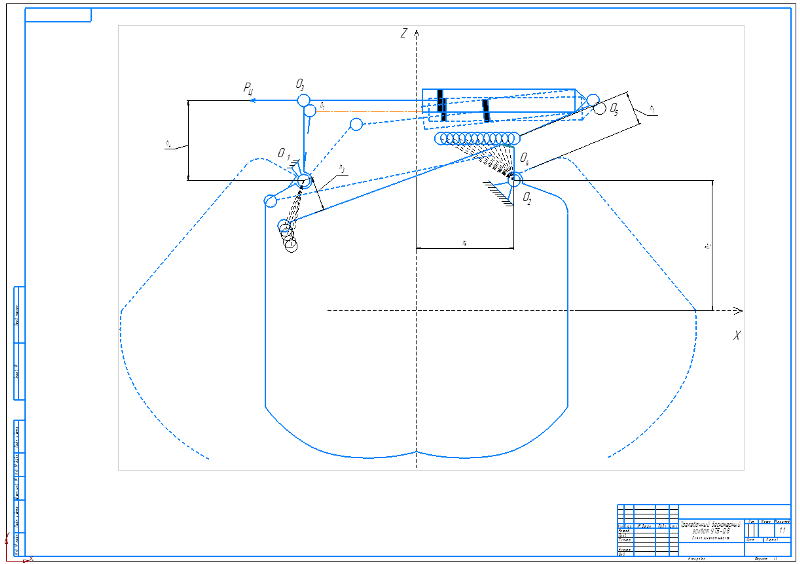

Схема новой конструктивно-технологической схемы трелевочного устройства:

      Затем включается гидроцилиндр 14 навесной системы трактора и опускает захват 1 на срезанные деревья. Затем включается гидроцилиндр 8 захвата 1 и челюсти 7 и 10 сжимают деревья, формируя пачку. После этого включается гидроцилиндр 14 навесной системы и происходит подъем навесной системы с захватом в транспортное положение.

      Перед началом движение тракторист открывает кран 13. При трелевке пачки деревьев происходят вертикальные и горизонтальные колебания, в результате чего в гидроцилиндре захвата 8 силовом гидроцилиндре 14 навесной системы трактора происходят утечки жидкости. По мере утечки жидкости, из рабочей полости гидроцилиндра 11 через обратный клапан 12 и открытый запорный вентиль 13, так как происходит скачкообразное повышение давления в рабочей полости гидроцилиндра 14 навесной системы трактора при его движении по неровностям рельефа. Таким образом, обеспечивается постоянное поджатие пачки хлыстов челюстями захвата.

       Предлагаемое устройство дает возможность надежно удерживать хлысты в захвате весь период трелевочного процесса, и этим самым повысить ее производительность на 5 – 10% за счет того, что не происходит потери отдельных хлыстов, и внимание водителя не отвлекается от основной деятельности на периодическое поджатие пачки гидронасоса для подачи рабочей жидкости в гидроцилиндр захвата.
