Курсовой проект устройства для захвата и среза валочно-трелевочного механизма ЛП-58-01

Пояснительная записка (в программе Word) 49 с., 3 табл., 14 рис., 11 источников, 0 приложений
Чертежи (в программе Компас) 1 лист плакатов и чертежей, спецификации 1 лист
ВУЗ Сибирский государственный технологический университет

Описание

Проект по дисциплине «Агрегатное оборудование»

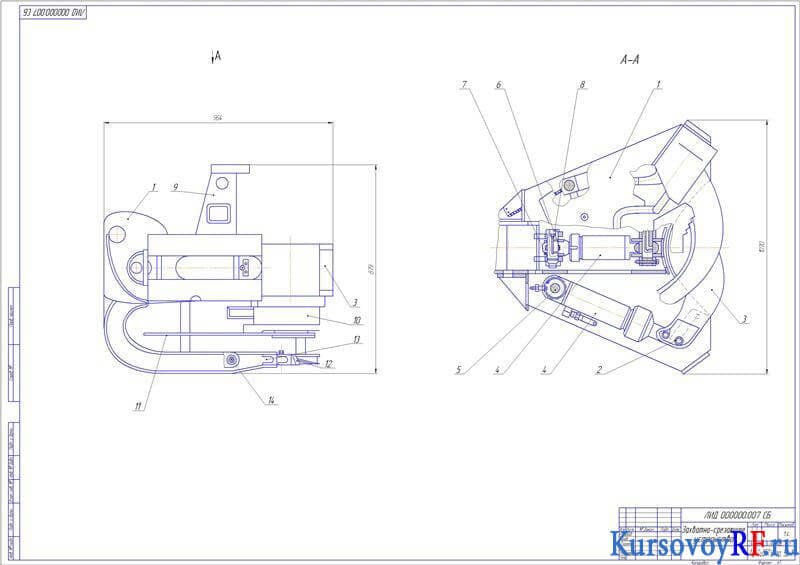

В данной расчетно-графической работе утверждены и обоснованы размеры гидроцилиндров, рычагов и других составных частей захватно-срезающего устройства. В работе представлена компоновочно-кинематическуая схема захватно-срезающего устройства, учтены и рассчитаны все силы, которые воздействуют на рычаги захватно-срезающего устройства, усилия в опасном сечении рычага, геометрические особенности сечения рычага, рассчитана прочность захватного рычага, а также проушина рычага, опорная призма и шарнирные соединения. Аналогично рассчитано и спроектировано срезающее устройство. Приложен чертеж захватно-срезающего устройства с размерами его составных деталей.
