Проект модернизации машин стиральных СМА для улучшения демпфирующих свойств

Код: 01.01.11.02.05

Чтобы скачать работы – и поучаствуй в развитии сайта

Как тут скачать?

Закрыть работу?

Поиск по словам: Проект, Модернизация, Цилиндр

Пояснительная записка (в программе Word) 84 с., 7 рис., 17 табл., 27 источника, 1 приложение
Чертежи (в программе Автокад) 8 листов
Спецификация 2 листов

Описание

В дипломном проекте поставлена задача улучшить демпфирующие свойства стиральных машин типа СМА путем изменения их конструкции. На основе анализа существующих схем и устройств для гашения колебаний, а также осуществленного патентного поиска предложена конструкция подвески стирального бака, содержащая два гидравлических и два пружинных демпфера. Разработка конструкции демпферов выполнена с учетом возможности их установки на существующих стиральных машинах при капитальном ремонте, что позволит повысить частоту вращения барабана при отжиме и плавность движения рабочих органов.

В расчетной части проведен расчет гидравлического и пружинного демпфера для стиральной машины Ariston AL 88 X.
В исследовательской части на основе анализа гидромеханических процессов при стирке и отжиме предложена новая форма поверхности гребня, что позволит осуществлять более равномерное распределение белья при выходе на режим отжима.
Проведён расчёт экономической эффективности при внедрении модернизированной машины на производство.

Состав чертежей

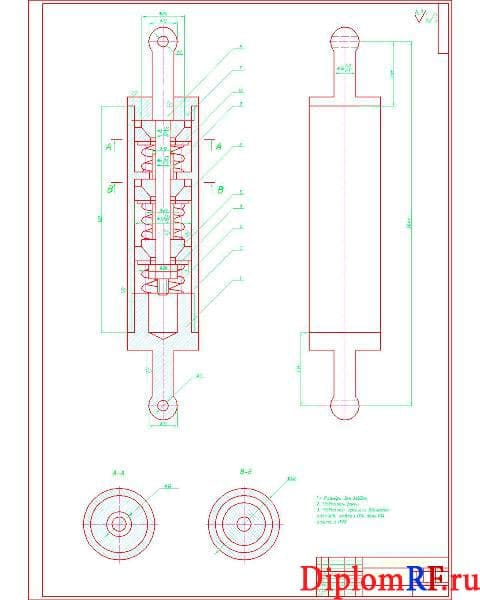

Чертеж сборочный демпфера гидравлического А1

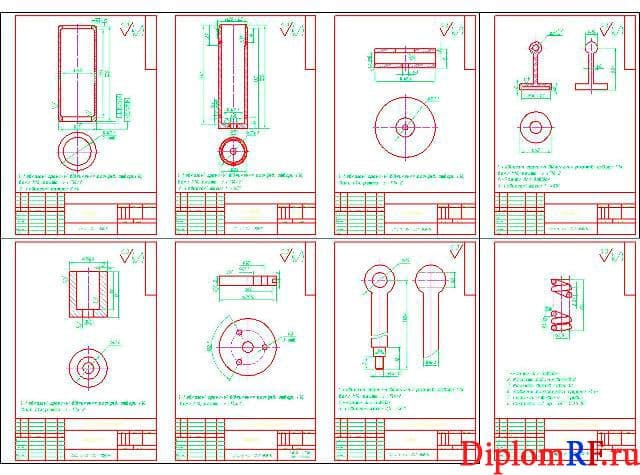

Деталировка (крышка нижняя, втулка разрезная, втулка распорная, пружина, втулка опорная, корпус, крышка верхняя, стержень А1

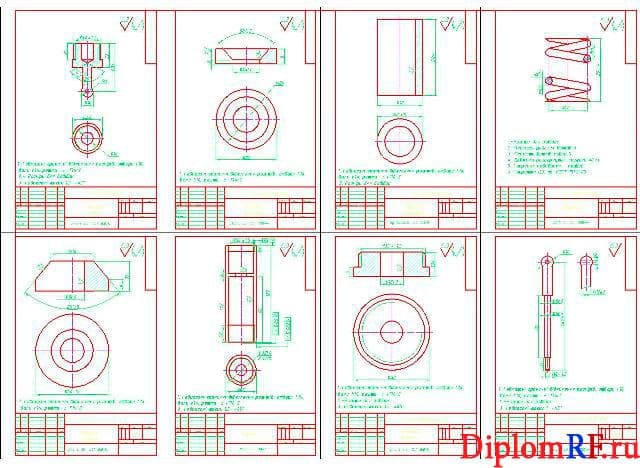

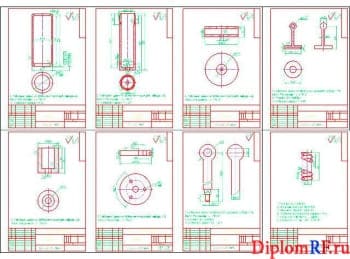

Деталировка ( корпус, цилиндр силовой, фланец, крышка, сердечник, поршень, шток, пружина А1

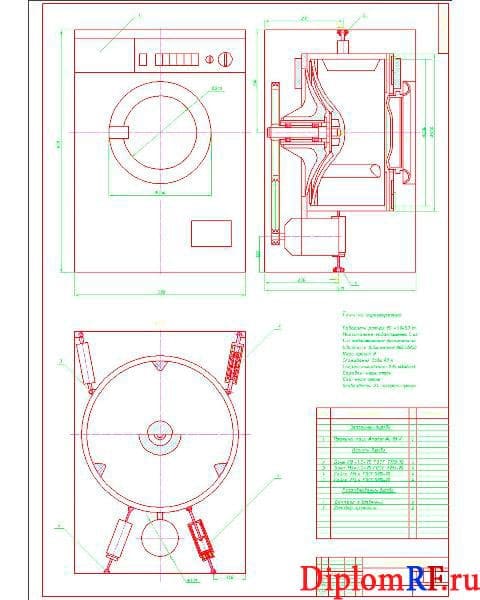

Чертёж общего вида машины стиральной А1

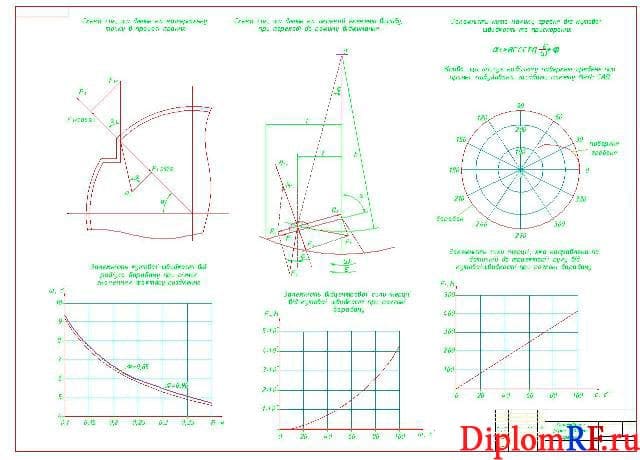

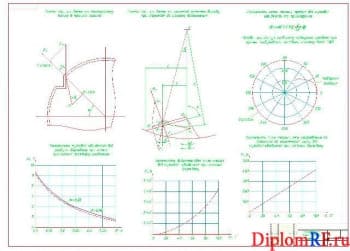

Моделирование формы поверхности гребня А1

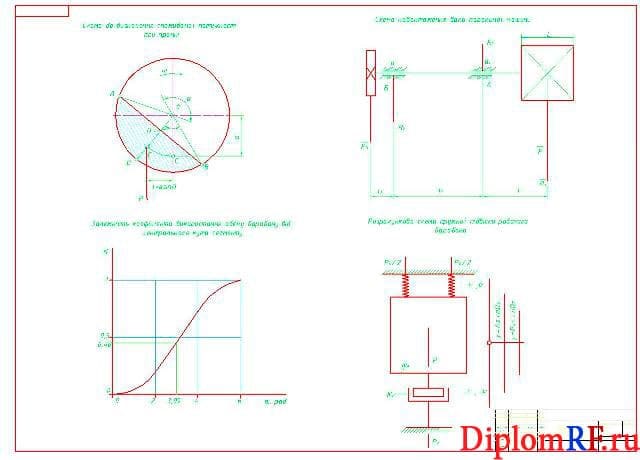

Чертёж расчёта стиральной машины А1

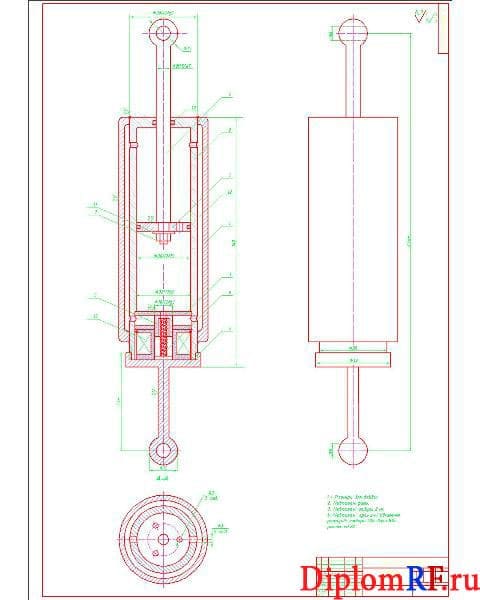

Чертёж сборочный демпфера пружинного А1

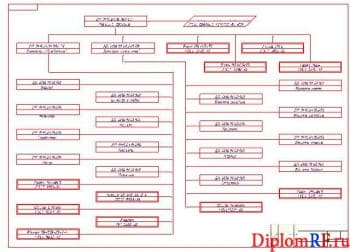

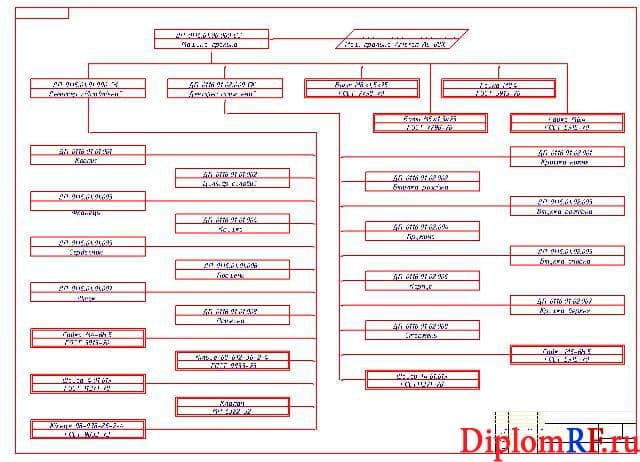

ЧСхема деления стиральной машины на сборочные единицы А1

Содержание

Вступ
1 Загальна характеристика пральних машин типу СМА
1.1. Загальна характеристика пральних машин
1.2. Загальна характеристика пральних машин типу СМА
1.3. Порівняльна характеристика пральних машин типу СМА
2. Актуальність теми, опис та обґрунтування вибраної конструкції
2.1. Актуальність теми мета та задачі роботи
2.2. Опис існуючих схем гасіння коливань в пральних машинах типу СМА
2.3. Опис запропонованого варіанту конструкції
2.4. Розробка конструкції гідравлічного демпфера
2.5. Розробка конструкції пружинного демпфера
3. Розрахункова частина
3.1. Вихідні дані для розрахунку
3.2. Розрахунок споживчої потужності робочого барабана пральної машини при пранні
3.3. Розрахунок пускової потужності барабана пральної машини
3.4. Розрахунок і проектування пружної підвіски барабану пральної машини з демпфуванням
3.5. Розрахунок гідравлічного демпфера
3.6. Розрахунок пружинного демпфера
4. Дослідницька частина
4.1 Постановка проблеми
4.2. Гідромеханічні процеси в барабанних пральних машинах
4.3. Моделювання форми поверхні гребеня при віджиманні білизни
4.4. Аналіз способів виходу барабана на максимальну частоту обертання при віджиманні
5. Економічна частина
5.1 Обґрунтування значимості використання модернізованої пральної машини
5.2 Розрахунок економічної ефективності впровадження
5.3. Порівняння техніко-економічних показників
6. Охорона праці та навколишнього середовища
6.1. Аналіз об’єкта модернізації та виробництва, для якого він призначений з точки зору безпеки праці та охорони навколишнього середовища
6.2. Заходи, спрямовані на приведення виявлення небезпечних та шкідливих виробничих факторів до нормальних вимог
6.3. Заходи щодо охорони навколишнього середовища
6.4. Розрахункова частина
6.5. Пожежна безпека
Висновки
Список використаних джерел
Додатки
