Проектирование коробки скоростей горизонтально-фрезерного станка

Описание

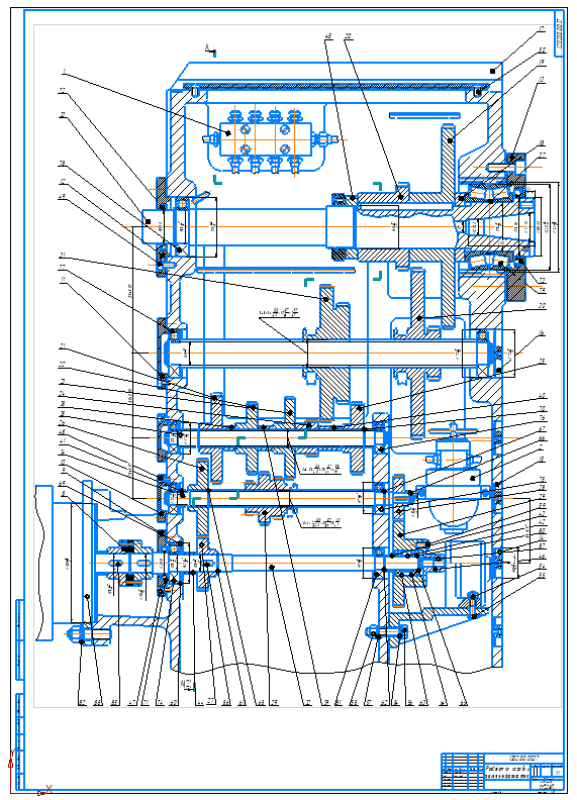

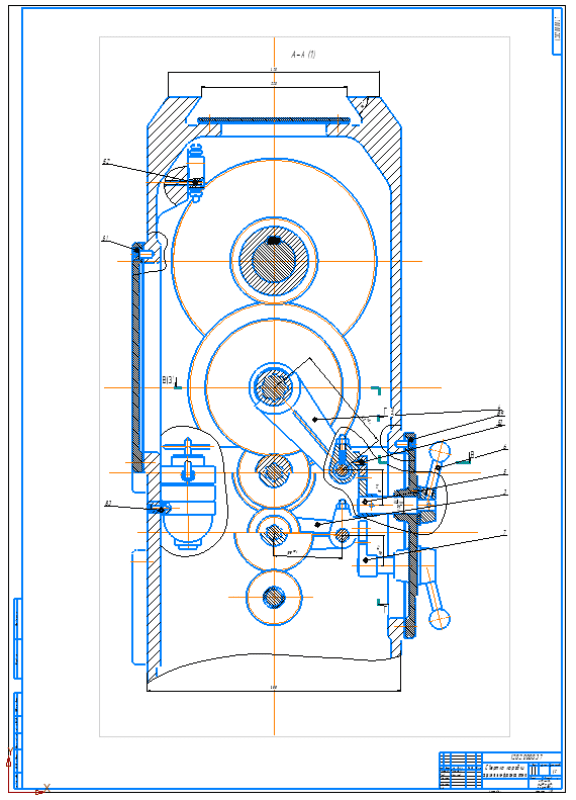

В данной курсовой работе разработана коробка скоростей горизонтально-фрезерного станка, мощностью двигателя 4 кВт, число ступеней частот вращения шпинделя   12,   знаменатель стандартного ряда частот вращения – 1,41, минимальная частота вращения шпинделя –  45 об/мин.

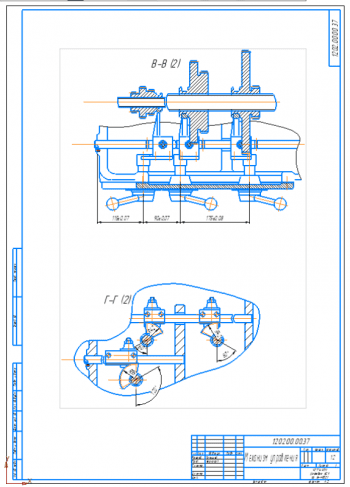

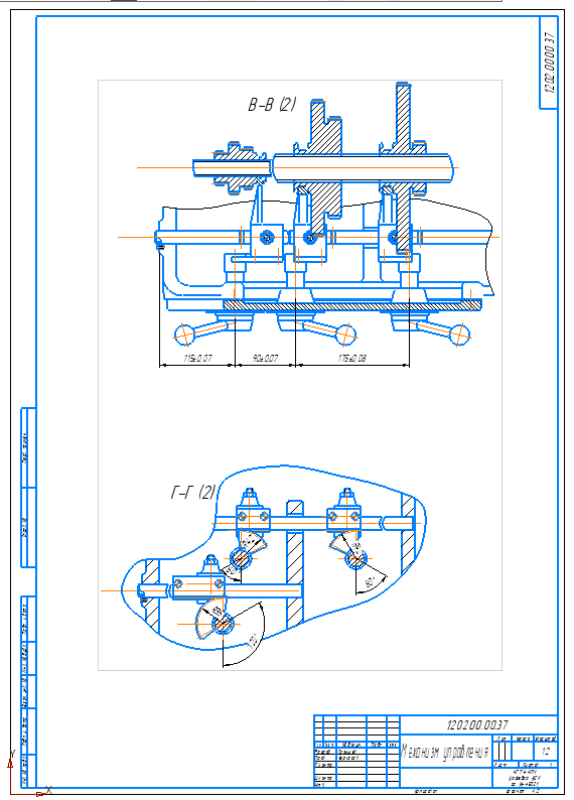

Для этого проделаны следующие расчёты: выбрана структура сложной коробки, построены кинематическая схема и конструктивная компоновка, кинематическая структура, структурная сетка, структурный график сложной коробки. Произведен предварительный расчет элементарных коробок, определены модуля. Далее сделана проверка по условию обеспечения равнопрочности втулки насадного колеса шлицевому соединению его с валом и проверка кинематического расчета сложной коробки по допустимому отклонению   фактических частот вращения шпинделя от стандартных. Затем сделан проверочный расчет зубчатых передач элементарных коробок. Сконструирован и рассчитан на жесткость шпиндельный узел. Рассчитаны диаметры зубчатых колес коробки скоростей. Произведен уточненный расчет одного вала, рассчитаны подшипник. Выбрана система смазки. Прилагается на 3 листах в программе Word расчет вала с построением эпюр.

Задание:

Горизонтально-фрезерный станок.

Стол 200×1000мм.

Р_дв –  мощность электродвигателя.

Р_дв = 4 кВт.

z_n –  число ступеней частот вращения шпинделя.

z_n = 12.

j – знаменатель стандартного ряда частот вращения.

j = 1,41.

n_min – минимальная частота вращения шпинделя.

n_min = 45 об/мин.
