Расчет комплекта метчиков

Пояснительная записка (в программе Word) 5 с., 2 табл., 2 рис.

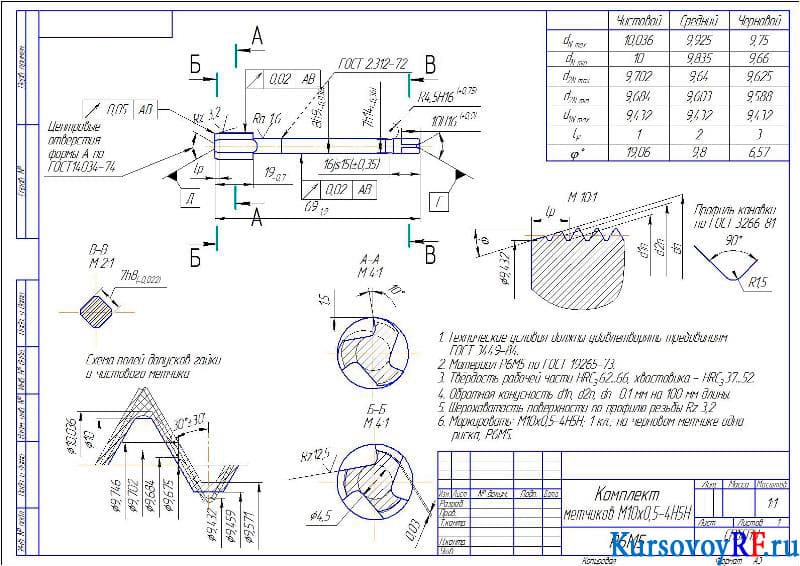

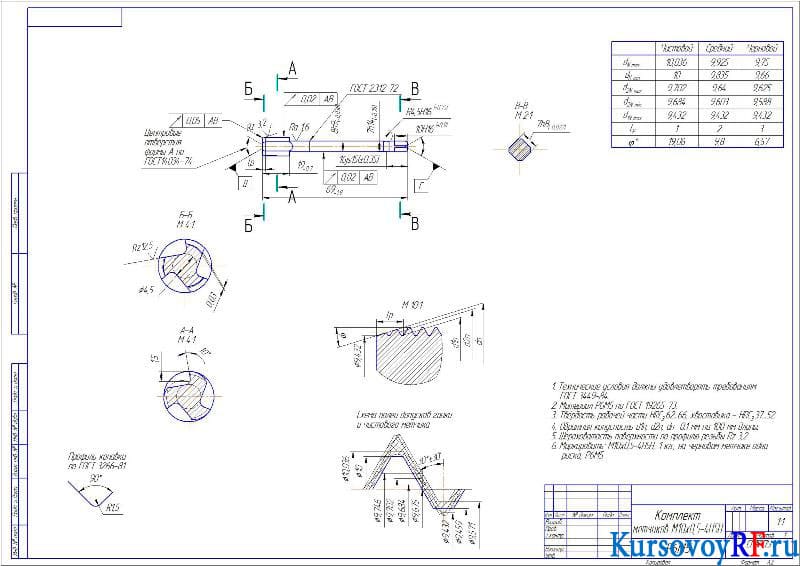

Чертежи (в программе Компас) 2 листа плакатов и чертежей
ВУЗ СПбГПУ

Описание

В представленном курсовом проекте на основании исходных показателей был выполнен расчет комплекта метчиков. Найдены номинальный D1 и средний D2 диаметры резьбы. Осуществлен выбор нижнего EI и верхнего ES предельных отклонений диаметров D, D1, D2 гайки от номинального профиля. Рассчитаны предельные параметры резьбы в гайке. Определены класс точности метчика в зависимости от полей допусков резьбы. Подобраны нижние и верхние предельные отклонения среднего и наружного диаметров резьбы. Найдены предельные размеры среднего d2N и наружного dN диаметров. Выбраны передний γ и задний α углы в зависимости от обрабатываемого материала. Дополнительные материалы: 2 дубликата чертежей в Автокаде.
