Конструирование и расчет трубопроводных систем с применением фрагментов программного и информационного обеспечения САПР

Описание

 Проект по дисциплине «Основы конструирования и САПР»

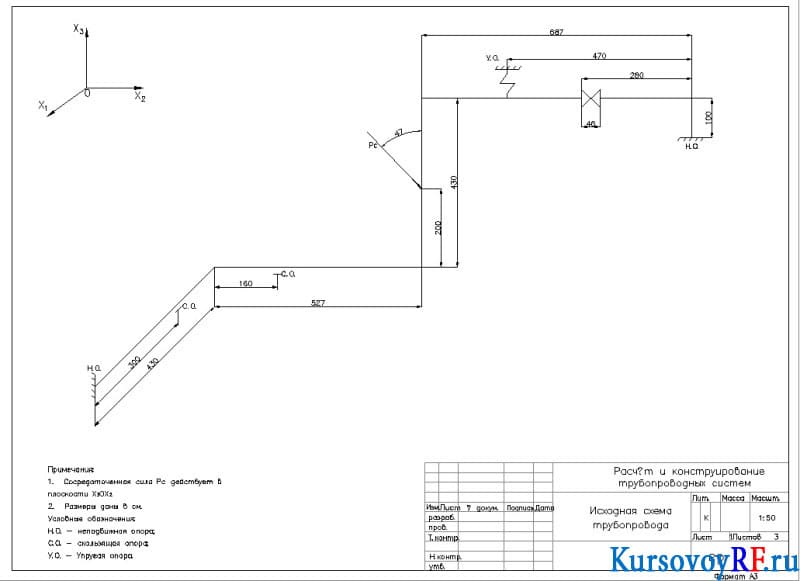

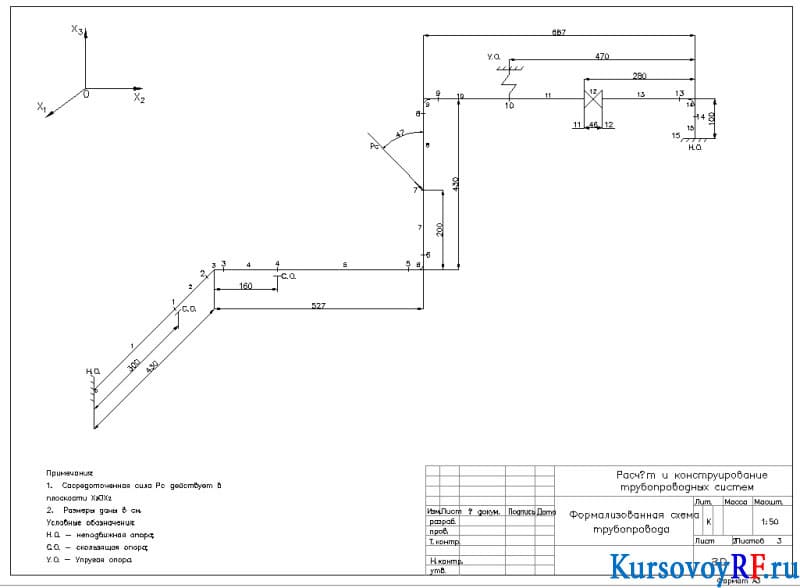

В представленной курсовой работе было дано определение трубных систем, рассмотрены различные факторы при проектировании и последовательность гидравлического расчета. Составлена исходная схема трубопроводной системы и выполнено ее краткое описание, определен срок службы трубопровода. Осуществлен подбор диаметров труб и марки стали трубопроводной системы. Рассчитана толщина стенки трубы, произведена формализация исходной схемы трубопроводной системы. Кратко описана прикладная программа «АСТРА-Т». Выполнено заполнение бланков для расчета на прочность системы по прикладной программе «АСТРА-Т», составлены таблицы.
