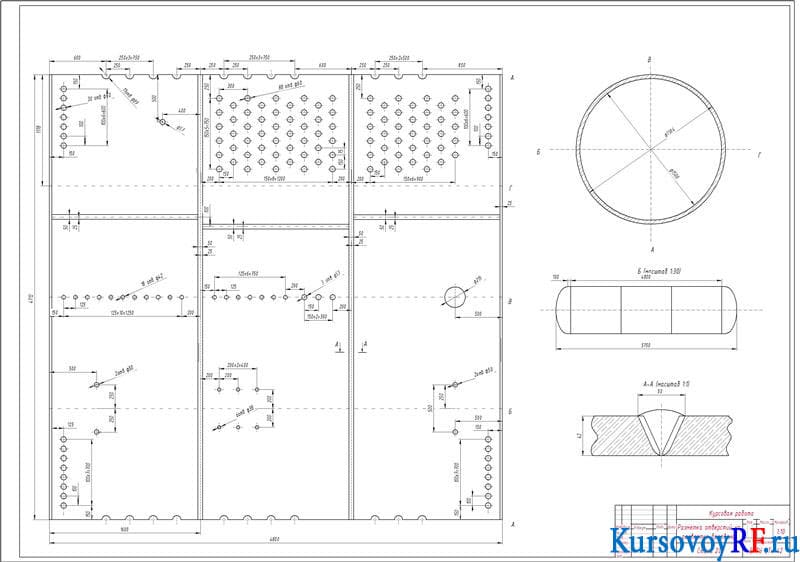

Разметка расположения отверстий на развёртке барабана

Пояснительная записка (в программе Word) 9 с., 3 источника
Чертежи (в программе Компас) 1 лист плакатов и чертежей
ВУЗ Белгородский государственный технологический университет им. В.Г. Шухова

Описание

Проект по дисциплине «Производство и монтаж котельных агрегатов»
В курсовой работе была произведена разметка расположения отверстий на развертке барабана, представлены исходные данные. Определены площадь проходного сечения труб пароперегревателя, количество труб пароперегревателя, подъемных и опускных труб. Выполнен прочностной расчет, найдены толщина стенки и коэффициент прочности барабана, а также продольный и проверочный шаги расположения отверстий. Рассмотрено положение каждого вида труб: пароперегревателя, бокового экрана, заднего и фронтового экранов, опускные трубы, водоуказательные приборы, сосуды постоянного уровня, отверстие для отбора пара на собственные нужды, под предохранительные клапаны и под продувку. Осуществлен расчет днища. Дополнительные материалы: дубликат чертежа в Автокаде.
