Разработка курсового проекта тупиковой подстанции с чертежами

Пояснительная записка (в программе Word) 51 с., 24 табл., 12 рис., 6 источника
Чертежи (в программе Компас) 2 листа плакатов и чертежей, спецификации 2 листа

Описание

Проект по дисциплине «Электроснабжение»

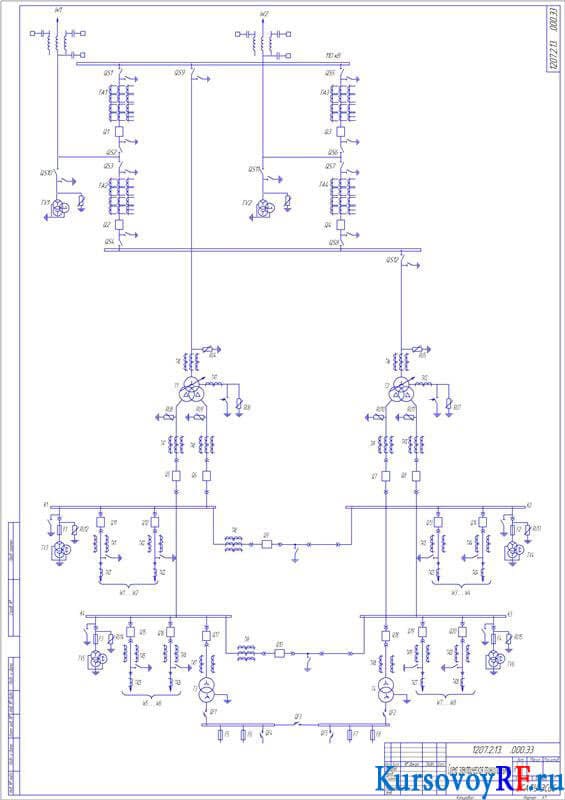

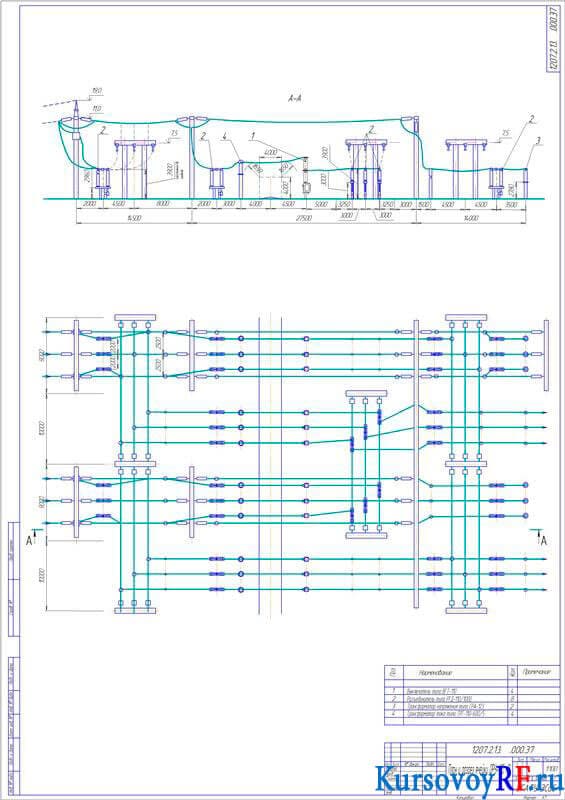

В представленной курсовой работе была выполнена разработка структурной схемы тупиковой подстанции, осуществлен выбор мощности и числа трансформаторов связи, составлен суточный и годовой график нагрузки. Подобрана схема распределительного устройства на низком и высоком напряжении, построена неполная однолинейная схема проектируемой ПС. Выполнена разработка схемы питания собственных нужд, рассчитаны токи КЗ. Подобраны разъединители и выключатели, измерительные трансформаторы тока и напряжения, токоведущие части и конструкции распределительных устройств. В графической части работы выполнены чертежи плана и разреза ОРУ-110 кВ и принципиальной электрической схемы.Документация в Компасе 1 лист (формат А4).
