Курсовая работа по проектированию привода к вертикальному элеватору

Пояснительная записка (в программе Word) 37 с., 1 табл., 3 рис., 4 источника, 4 приложения

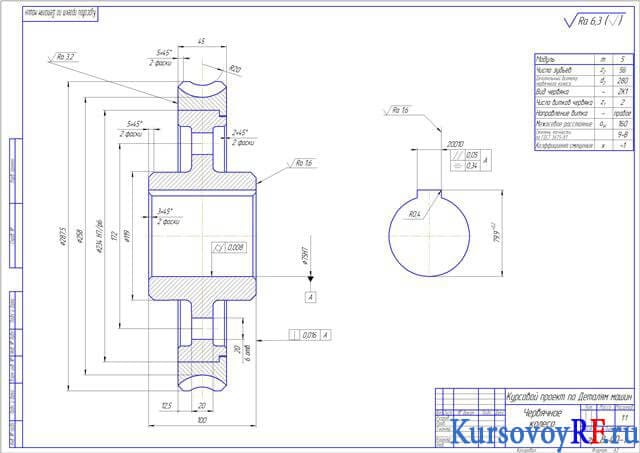

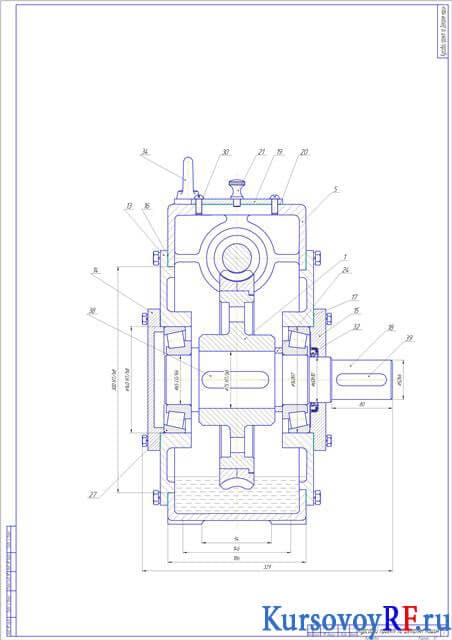

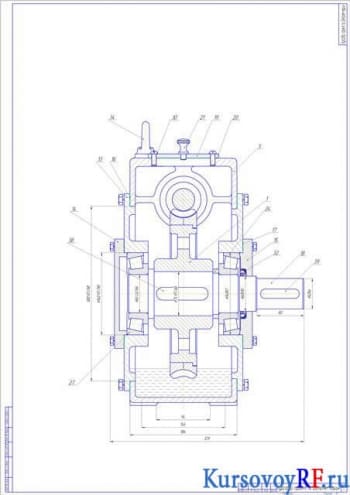

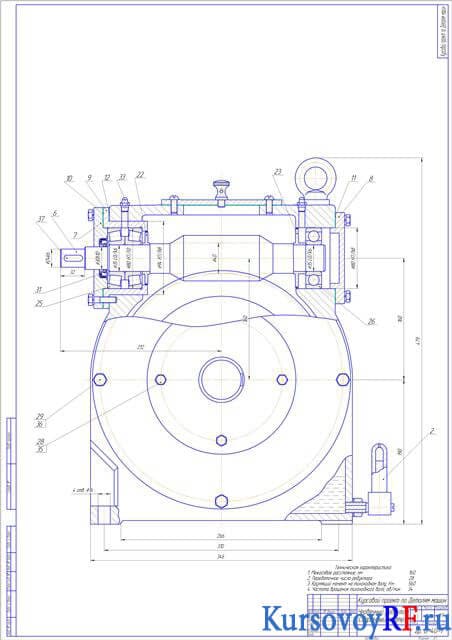

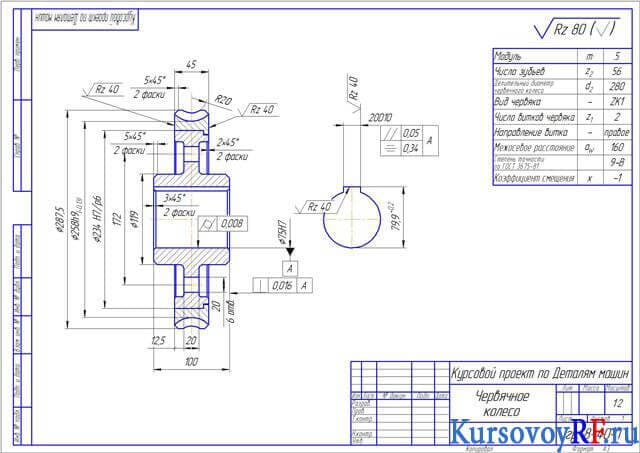

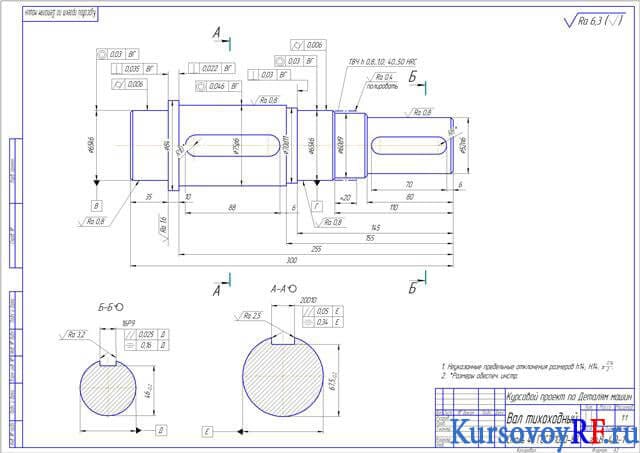

Чертежи (в программе Компас) 5 листов плакатов и чертежей, спецификации 7 листов
ВУЗ Федеральное агентство по образованию Государственное образовательное учреждение Высшего профессионального образования «Ижевский государственный технический университет»

Описание

В курсовой работе произведен кинематический, энергетический расчет, расчет клиноременной передачи, червячной передачи с предварительным определением скорости скольжения. Сделан ориентировочный расчет тихоходного вала, быстроходного вала. Выбраны и рассчитаны подшипники качения тихоходного вала, быстроходного вала. Проверена долговечность подшипников по динамической грузоподъемности. Произведен уточненный расчет быстроходного и тихоходного валов. Выполнена проверка прочности шпоночных соединений. Составлена расчетная схема в двух плоскостях. Определены опорные реакции. Выбраны смазывающие материалы и системы смазывания.
