Проект реконструкции электроремонтного цеха

Состав чертежей

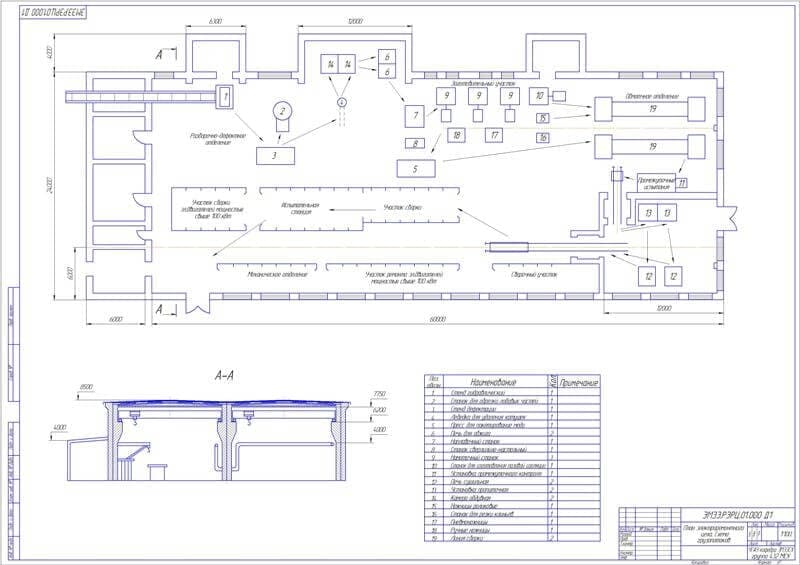

1. План электроремонтного цеха, схемы грузопотоков А1

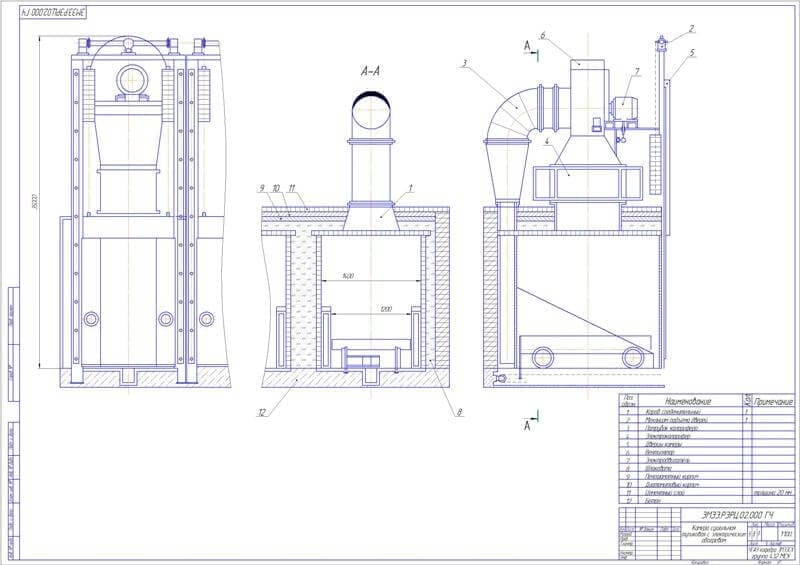

2. Чертёж камеры сушильной тупиковой с электрическим обогревом А1

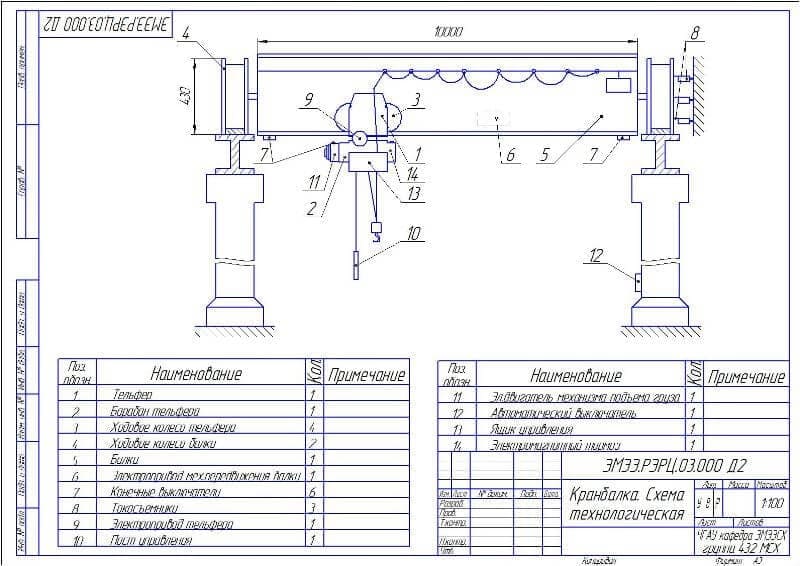

3. Технологическая схема кранбалки А3

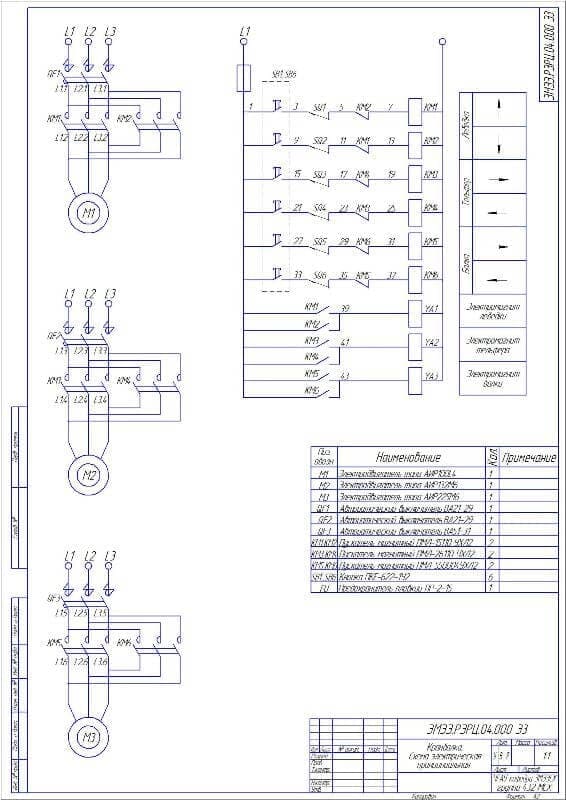

4. Плакат схемы электрической принципиальной кранбалки А2

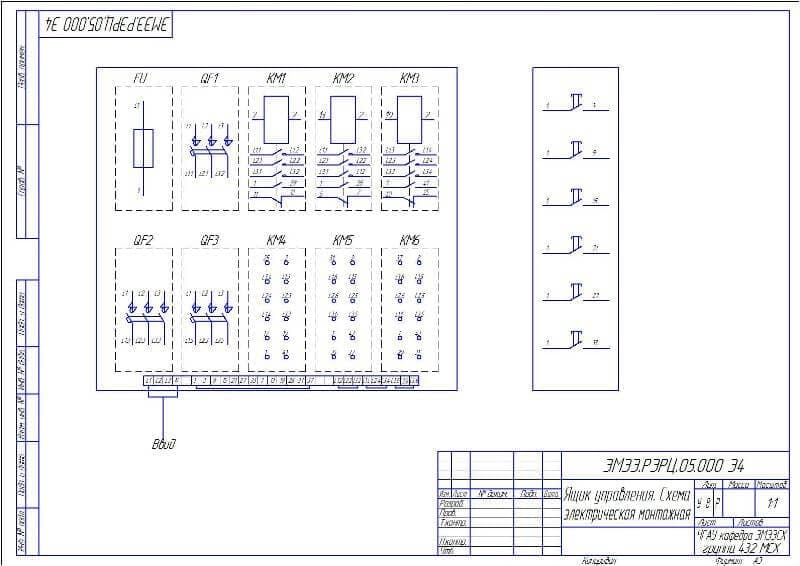

5. Чертёж схемы электрической монтажной ящика управления А3

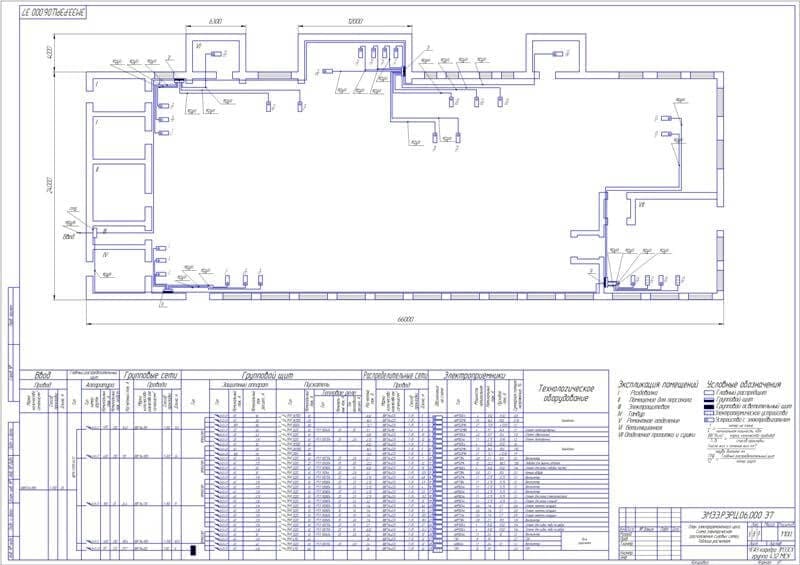

6. План электроремонтного цеха, схемы электрической расположения силовых сетей и таблицы расчетной А1

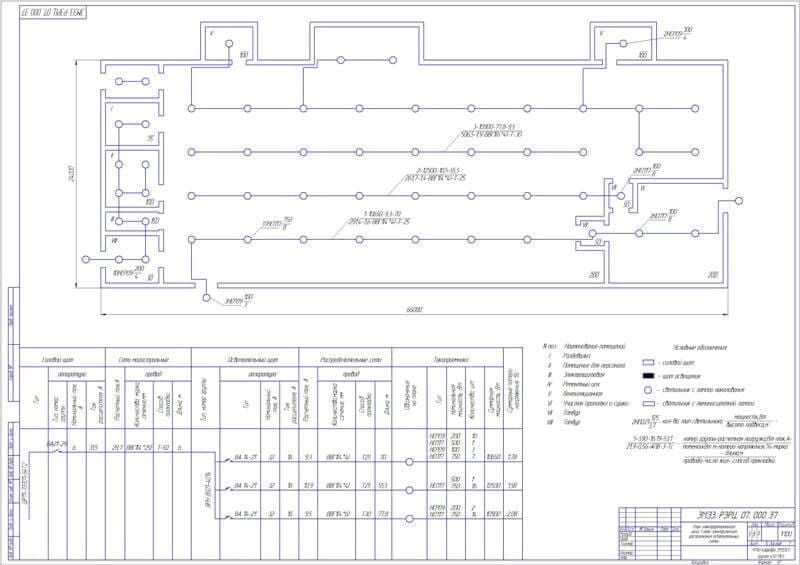

7. Чертёж плана электроремонтного цеха и схемы электрической расположения осветительных сетей А1

Описание

В дипломной работе произведен анализ реконструкции электроремонтного цеха предприятия ОАО «Челябинский электроремонтный завод». Приведено технико-экономическое обоснование работы, а именно: общая характеристика Челябинского опытного электромеханического завода, специализация предприятия, производственный потенциал предприятия и его основные фонды, анализ электрохозяйства, а также сделаны выводы по обоснованию темы работы.

Рассмотрены существующая и предлагаемая технологии ремонта электрооборудования.

Разработан спецвопрос – пропитка и сушка изоляционных обмоток электродвигателей, в том числе: назначение пропитки, процессы пропитки, лакировки, рассмотрены оборудование для пропитки, компаундирование обмоток, сушка обмоток, классификация сушильных камер и основы их выбора, конвекционные сушильные камеры, установлен порядок расчета сушильных установок, а также произведен тепловой расчет сушильных камер и котлов, вычислен теоретический расход тепла, рассчитаны тепловые потери камеры, определены продолжительность нагрева и производительность и мощность приводов тепловентиляционных центров и сушильной камеры.

Выбрано технологическое оборудование и подъемнотранспортные машины, а также силовое электрооборудование на примере расчета электропривода кранбалки (определена потребная мощность лебедки).

Произведен расчет освещения и осветительных сетей, выбор вида освещения, его системы и расчет и выбор необходимых световых приборов и их проверка, а именно: расчет помещения и электроремонтного цеха и освещения электрощитовой. Рассчитаны внутренние силовые и осветительные сети, а также выбрана защитная аппаратура.

Выбрана пускозащитная аппаратура для электродвигателя механизма перемещения тельфера, в том числе: автоматический выключатель, магнитные пускатели, кнопочный контакт и предохранители для цепи управления.

Таким образом, по результатам обоснования видно, что на заводе эксплуатация электрооборудования не удовлетворяет современным потребностям. Выход электрооборудования из строя составляет 27% от общего числа электроустановок.

В работе также разработаны мероприятия по внедрению системы ППР, что позволяет снизить выход из строя электрооборудования до 9,5% и дает заводу годовую экономию 1,191 тыс. руб.

Сметано-финансовые расчеты позволяют сделать вывод, что капиталовложения в размере 1308 тыс. руб., окупаются за 2,59 года.

Поэтому внедрение данной работы экономически целесообразно и позволяет заводу снизить себестоимость продукции, путем снижения потерь от простоя электрооборудования.
