Подъемно-транспортные машины и механизмы

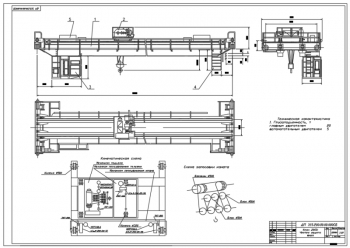

Проект мостового электрического крана общего назначения
Код: 01.01.05.21Чертежи (в программе): AvtoCAD, 6 листов
ВУЗ: нет
Спецификация - 11 листов

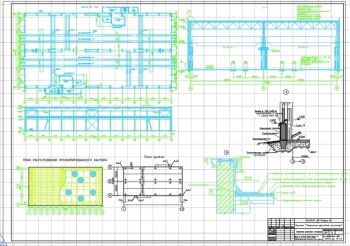

Проект закрытой крановой эстакады КМК
Код: 01.01.05.22Чертежи (в программе): AvtoCAD, 9 листов
ВУЗ: СГАСУ
Спецификация - на чертежах

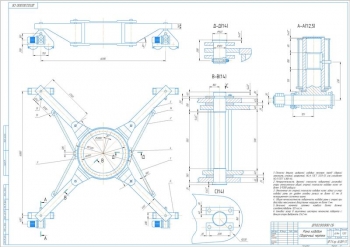

Проект модернизации башенного крана КБ - 405.1А для механизации строительства жилых и промышленных зданий
Код: 01.01.05.23Дополнительные материалы: реферат на 1 листе
Чертежи (в программе): Компас 3D v и AvtoCAD, 10 листов
ВУЗ: ЯГТУ
Спецификация - 12 листов
Дополнительные материалы: рецензия, отзыв
Чертежи (в программе): Компас 3D v, 10 листов
ВУЗ: МИИТ
Спецификация - 10 листов
Дополнительные материалы: доклад к дипломному проекту на 2 листах, аннотация на 1 листе, ведомость дипломного проекта на 2 листах
Чертежи (в программе): Компас 3D v, 8 листов
ВУЗ: ШИ(ф) ЮРГТУ (НПИ)
Механизация погрузочных работ на складе прокатных изделий с разработкой стеллажного крана-штабелёра
Код: 01.01.05.26Дополнительные материалы: Задание на выполнение дипломного проекта, бланки ВКР (титульный лист, задание, календарный план)
Прилагается большой комплект документов на технологический процесс механической обработки (операционные и карты эскизов) зубчатого колеса с чертежами
Чертежи (в программе ): Компас 3D v, 17 листов, прилагаются 3D-модели конструкции с деталировкой 17 чертежей
ВУЗ: КФ МГТУ им. Н.Э. Баумана
Спецификация: 15 листов
Проектирование грузоподъемного оборудования выполнено выпускниками бакалавриата. Работы получили положительную оценку квалификационных комиссий, могут применяться в качестве методического пособия для студентов, изучающих родственные специальности.
Темы и структура дипломных проектов соответствует техническим заданиям и нормативным требованиям по оформлению ВКР.
Грузоподъемные краны
Алгоритм расчета, использованный в работах, применим для конструирования грузовых кранов любого типа:
- мостовых;
- автомобильных;
- кран–балок;
- башенных и козловых кранов;
- складских штабелеров.
Содержание технологической части дипломных работ отражает специфику производства, в котором будут эксплуатироваться подъемно–транспортные машины, определяет тип оборудования, его компоновку, технологические особенности изготовления, выбор материалов и оборудования.
Конструкторская часть охватывает расчеты основных элементов и механизмов машин:
|
Конструктивные элементы |
Расчетная часть |
Графическое содержание |
|
Крановая балка Металлические конструкции |
Сечение балки, прочность и жесткость конструкций, нагрузка, сопротивление на усталость. |
Общий вид крана. Сборочный вид металлоконструкций. |
|
Механизм передвижения Грузовые тележки |
Масса крана, тележек, диаметры колес, схема передвижения. Время разгона и торможения тележек под нагрузкой. Частота вращения колес, передаточное число редуктора, скорость движения крана, тормозной момент, выбор тормозной муфты. |
Кинематическая схема передвижения крана. Чертежи грузовых тележек. Электрические схемы механизма передвижения, систем управления краном с пола или с помощью дистанционного пульта. |
|
Подъемный механизм |
Диаметр, длина, частота вращения барабана, длина каната. Диаметр блоков, кратность и тип полиспаста. Скорость подъема и опускания груза. Передаточное число, тип редуктора, параметры электродвигателя, зубчатой муфты. Габариты крюковой подвески, грузозахватных механизмов. |
Сборочный чертеж подвески. Деталировочные чертежи траверсы, гайки, серьги, оси блока, распорной втулки, крюка. Сборочный чертеж автоматического грузозахватного устройства (спредера). |
Учитывая повышенную опасность при эксплуатации грузоподъемных кранов, важное место в дипломных работах уделено созданию безопасных условий труда, защитным ограждениям площадок, галерей, лестниц. Проработаны противопожарные мероприятия, меры электробезопасности.
Ленточные транспортеры и конвейеры
Перемещение упакованных и сыпучих грузов, мелкоштучных материалов, агломератов значительно снижает долю ручного труда в строительстве, при добыче ископаемых, работе в складских хозяйствах. В качестве механизации здесь применяют грузовые транспортные механизмы типа ленточных конвейеров. В общем случае транспортеры выполняют горизонтальные перемещения грузов, Z и L–образные модификации изменяют высоту складирования.
Конструкция механизмов достаточно простая, основными элементами являются:
- транспортерная лента;
- опорные ролики;
- мотор–редуктор;
- натяжной барабан и узел натяжения;
- металлическая рама.
Проектирование транспортеров начинается с планировки складских помещений, определения объемов погрузочно–разгрузочных работ, расчета производительности. На основании исходных данных определяют:
- конструктивные размеры конвейера, длину ленты;
- диаметры несущих роликов и расстояния между опорами;
- диаметр натяжного барабана;
- тип редуктора;
- динамические нагрузки конвейера;
- элементы цепной передачи, муфты, электропривода;
- параметры виброгасящих пружин.
Скачать графические приложения, готовый диплом или отдельные части можно по прямой ссылке на каждой странице ресурса.
