Проект карданной передачи 3-го класса легкового автомобиля

Чертежи

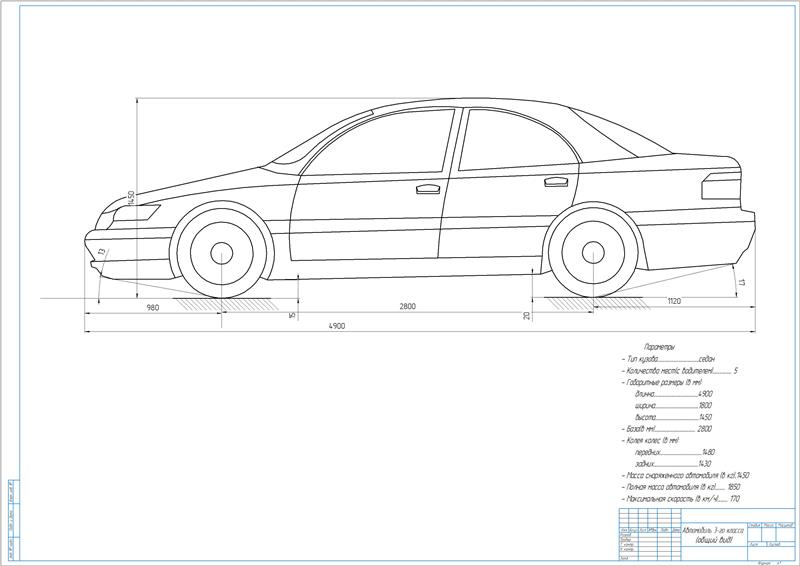

1. Чертеж общего вида автомобиля 3-го класса, А1

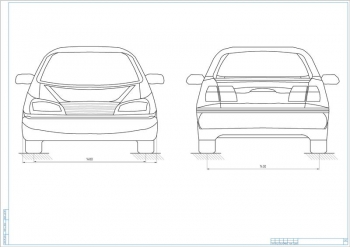

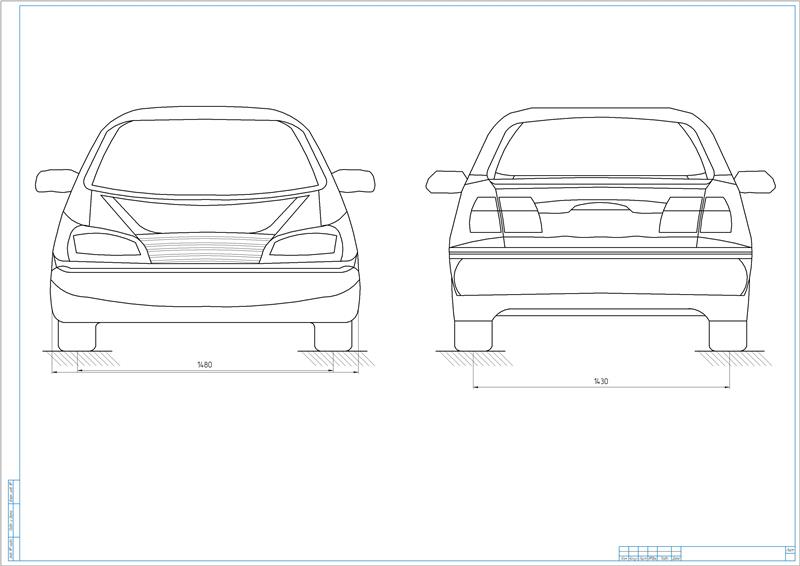

2. Сборочный чертеж автомобиля, вид спереди и сзади, А1

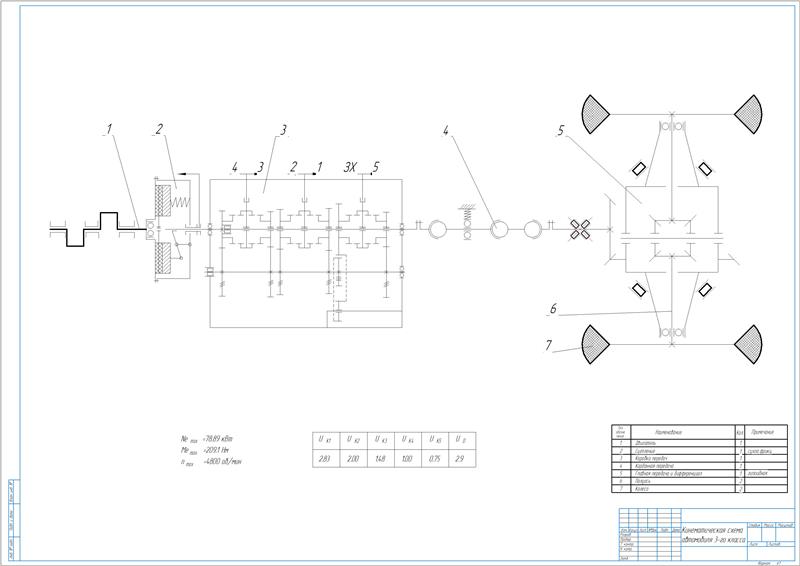

3. Кинематическая схема автомобиля, А1
4. Ведущий мост в сборе, А1

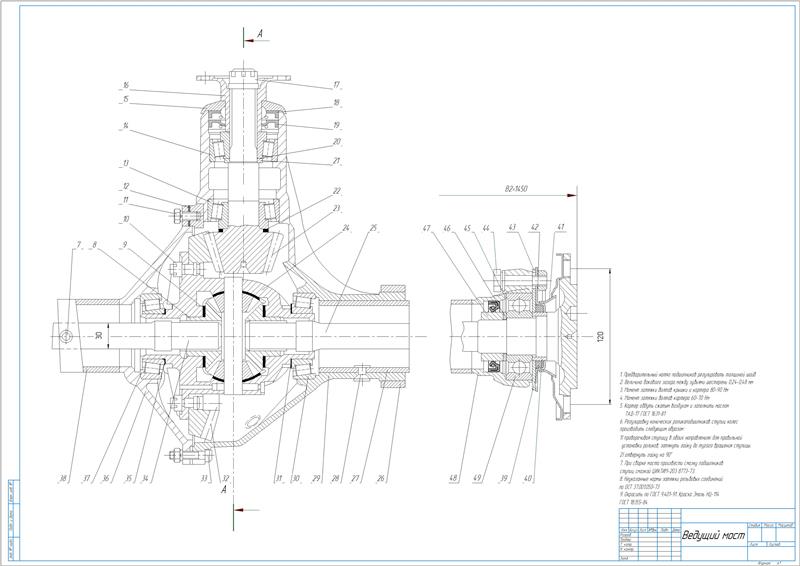

5. Сборочный чертеж конструкции ведущего моста, А1

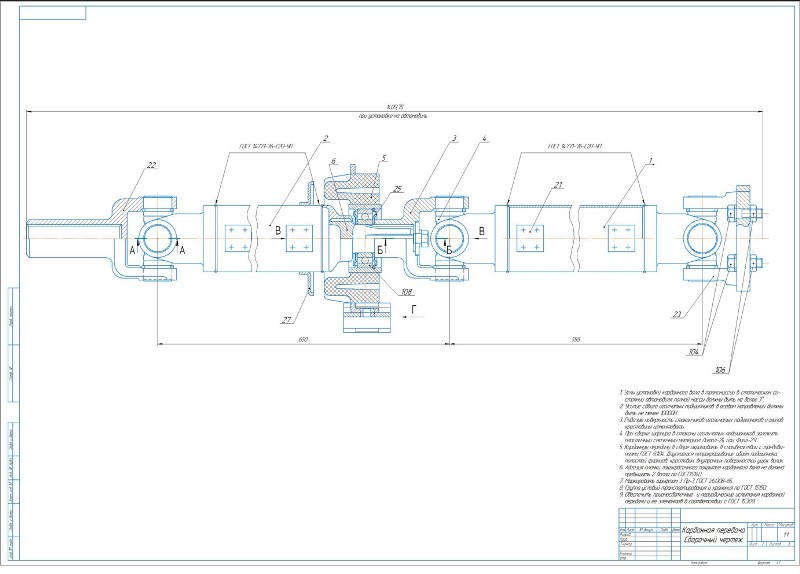

6. Карданная передача, А1

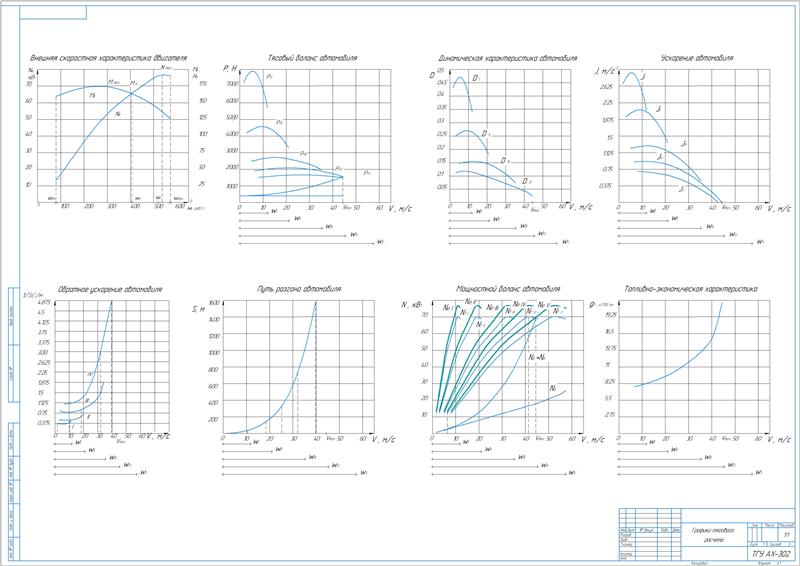

7. Графики тягового расчета, А1

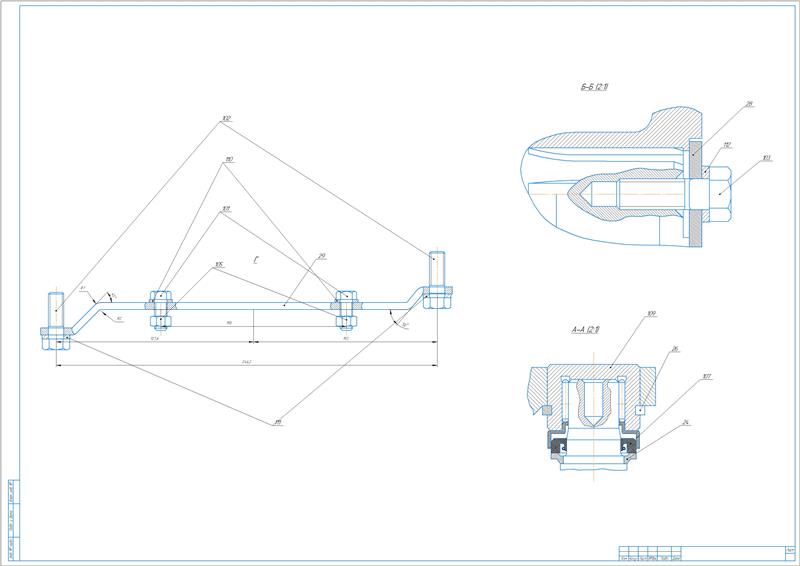

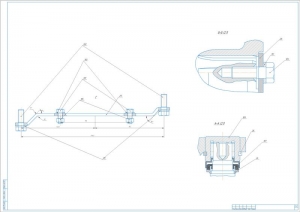

8. Сборочные узлы конструкции, А1

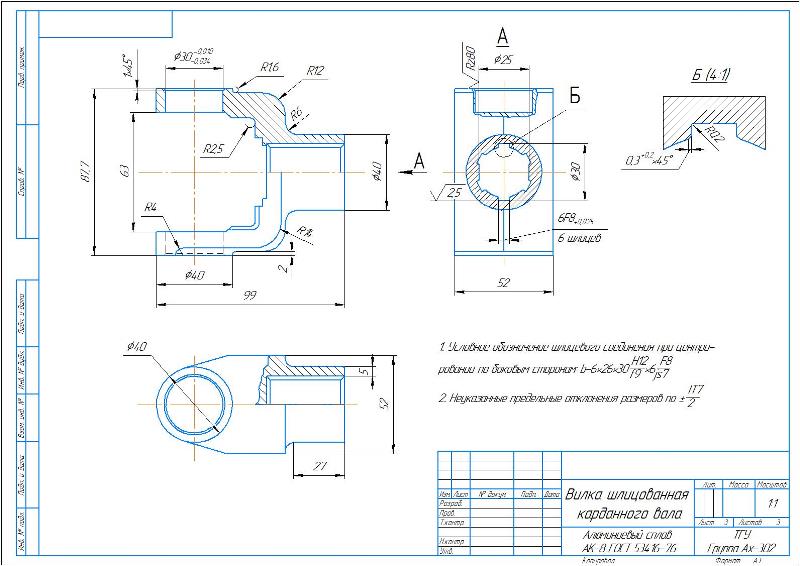

9. Шлицованная вилка карданного вала, А3

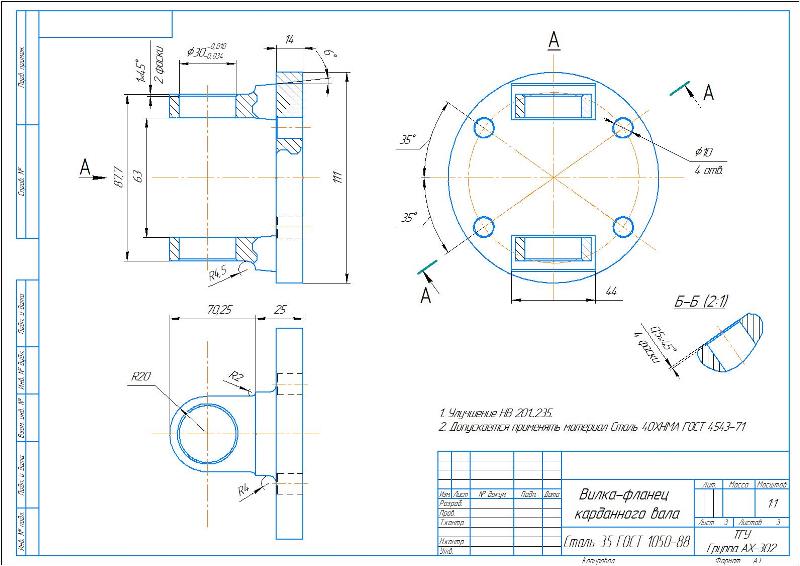

10. Технический чертеж вилки-фланца карданного вала, А3

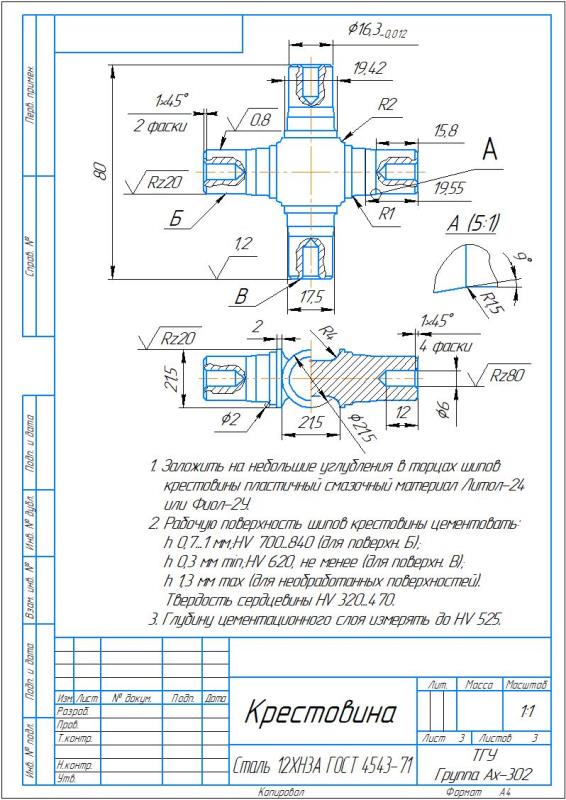

11. Деталь крестовина, А4

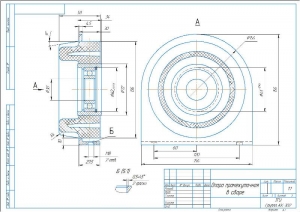

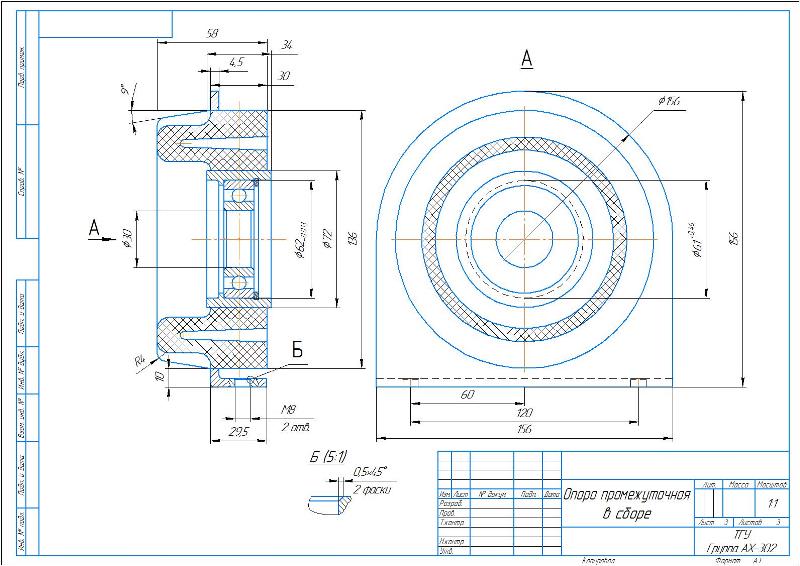

12. Промежуточная опора в сборе, А3

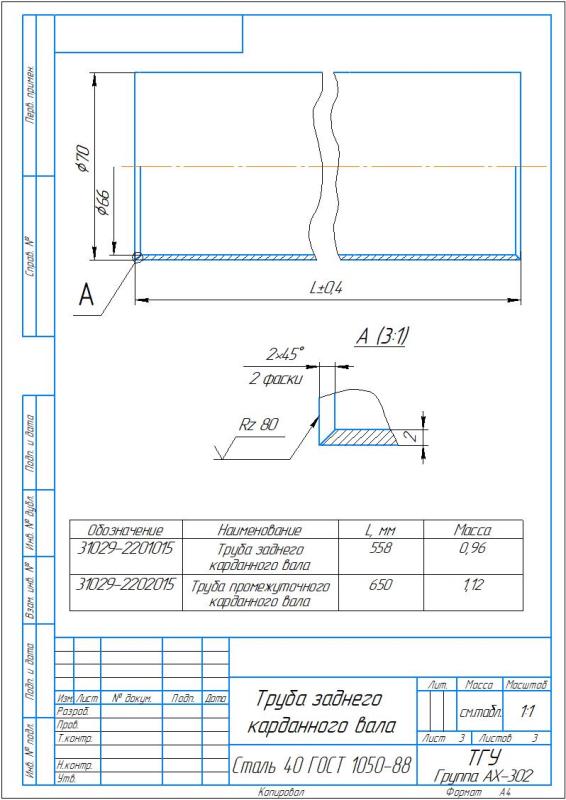

13. Труба заднего карданного вала, А4

Содержание

Введение

1. Технико-экономическое обоснование проекта

1.1. Назначение и требования, предъявляемые к карданным передачам

1.2. Обзор и анализ существующих конструкций карданных передач

1.2.1. Четырехшариковый карданный шарнир с делительными канавками

 (типа «Вейс»)

1.2.2. Шестишариковый карданный шарнир с делительным канавками

 (типа «Бирфильд»)

1.2.3. Универсальный шести шариковый карданный шарнир (типа «ГНК»)

1.2.4. Шестишариковый карданный шарнир с делительным рычажком

 (типа «Рцепп»)

1.2.5. Универсальный шести шариковый карданный шарнир с

 делительными канавками (типа «Лебро»)

1.2.6. Трехшиповой карданный шарнир (типа «Трипод»)

1.2.7. Сдвоенный карданный шарнир

1.2.8. Кулачковый карданный шарнир

1.2.9. Полукарданный шарнир

1.2.9.1. Упругий полукарданный шарнир

1.2.9.2. Жесткий полукарданный шарнир

1.2.10. Карданные шарниры неравных угловых скоростей (асинхронные)

1.3. Обоснование и описание выбранного варианта

 2. Тяговый расчет

 2.1. Исходные данные

2.2. Определение весовых характеристик автомобиля

 2.2.1. Определение массы автомобиля.

2.2.2. Распределение массы по осям

2.3. Определение нагрузки на колеса

2.4. Подбор шин

2.5. Определение КПД трансмиссии

2.6. Определение параметров двигателя

2.6.1. Определение мощности двигателя при максимальной скорости

2.6.2. Определение максимальной мощности двигателя

2.6.3. Определение текущих значений мощности

2.6.4. Определение эффективного крутящего момента двигателя

2.7. Определение передаточных чисел трансмиссии

2.7.1. Определение передаточных отношений главной передачи

2.7.2. Определение передаточных отношений КП

2.8. Тяговый баланс автомобиля

2.8.1. Определение тяговых сил для каждой из передач

2.8.1.1. Определение тяговых сил на I передаче

2.8.1.2. Определение тяговых сил на II передаче

2.8.1.3. Определение тяговых сил на III передаче

2.8.1.4. Определение тяговых сил на IV передаче

2.8.1.5. Определение тяговых сил на V передаче

2.8.2. Определение скоростей автомобиля для каждой из передач

2.8.2.1. Определение диапазона скоростей для I передачи

2.8.2.2. Определение диапазона скоростей для II передачи

2.8.2.3. Определение диапазона скоростей для III передачи

2.8.2.4. Определение диапазона скоростей для IV передачи

2.8.2.5. Определение диапазона скоростей для V передачи

2.8.3. Определение силы сопротивления дороги

2.8.4. Определение силы сопротивления воздуха на разных передачах

2.8.4.1. Определение силы сопротивления воздуха на V передаче

2.8.4.2. Определение силы сопротивления воздуха на IV передаче

2.8.4.3. Определение силы сопротивления воздуха на III передаче

2.8.4.4. Определение силы сопротивления воздуха на II передаче

2.8.4.5. Определение силы сопротивления воздуха на I передаче

2.8.4.6. Определение сцепной силы

2.9. Динамическая характеристика автомобиля

2.9.1. Определение динамического фактора на разных передачах

2.9.1.1. Определение динамического фактора на V передаче

2.9.1.2. Определение динамического фактора на IV передаче                 2.9.1.3. Определение динамического фактора на III передаче

2.9.1.4. Определение динамического фактора на II передаче

2.9.1.5. Определение динамического фактора на I передаче

2.10. Разгон автомобиля

2.10.1. Ускорение при разгоне

2.10.1.1. Определение ускорения разгона на разных передачах

2.10.2. Время и путь разгона автомобиля

2.10.2.1. Определение обратных ускорений

2.10.2.2. Определение времени разгона автомобиля

2.10.2.3. Определение пути разгона автомобиля

2.11. Мощностной баланс автомобиля

2.11.1. Определение мощностного баланса на высшей передаче

2.11.2. Определение мощностного баланса на разных передачах  2.11.2.1. Определение мощностного баланса на I передаче

2.11.2.2. Определение мощностного баланса на II передаче

2.11.2.3. Определение мощностного баланса на III передаче

2.11.2.4. Определение мощностного баланса на V передаче

2.12. Расчет топливно-экономической характеристики автомобиля

3. Расчет карданной передачи

3.1. Исходные данные

3.2. Определение параметров трубы

3.3. Расчет деталей карданной передачи.

3.3.1. Расчет карданного вала

3.3.2. Расчет крестовины карданного шарнира

3.3.3. Расчет вилки карданного шарнира

3.3.4. Расчет шлицевого соединения

4. Расчет ведущего моста

5. Техника безопасности

Заключение

Список используемой литературы

Приложения
