Инструменты, станки для обслуживания и ремонта
Ремонт скрепера с проектированием приспособления для разрезания гаек
Код: 01.01.02.03.18
Ремонт автотранспорта с разработкой механической отвертки
Код: 01.01.06.01.17Чертежи (в программе Компас) 19 листов

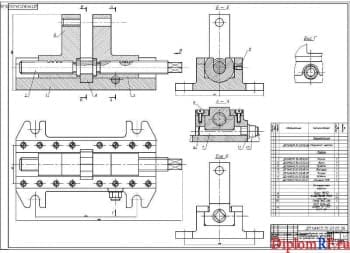

Проект медницкого участка с разработкой приспособления для фиксации деталей
Код: 01.01.06.01.08Чертежи (в программе Автокад) 7 листов

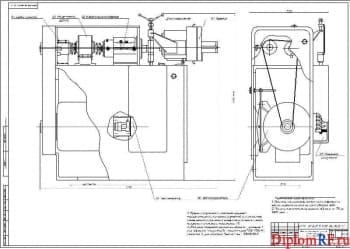

Разработка стенда для тестирования материалов на износостойкость
Код: 01.01.06.03.148Чертежи (в программе Автокад) 12 листов
Проект стенда для балансировки колес, дисков, маховиков автомобилей и тракторов
Код: 01.01.06.03.137Чертежи (в программе Компас) 7 листов
ТО и ремонт МТП с модернизацией станка для шлифовальных работ
Код: 01.01.06.03.193Чертежи (в программе Компас) 10 листов

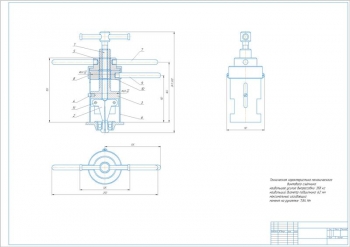

Проект винтового съемника для выпрессовки подшипников от №203 до 206
Код: 01.01.06.05.01Чертежи (в программе): Компас 3D v, 9 листов
Спецификация - на чертежах
В категории собраны готовые дипломные проекты на различные инструменты, оборудование, которое используется для ремонта, технического обслуживания автотракторной техники. Отдельные работы посвящены проектированию производственных участков, модернизации станков. Комплекты документации содержат машиностроительные чертежи, планы помещений, диаграммы, таблицы вычислений, конструктивные расчёты.
Разнообразие технической оснастки
Обслуживание, восстановление техники производят с применением различных станков, приспособлений, которые облегчают труд, повышают качество технологических операций, увеличивают производительность. Применяемая оснастка бывает с ручным или механизированным приводом. Вторая разновидность оборудования предполагает наличие электрического двигателя или источника сжатого воздуха. Все дополнительные движения (перенос заготовок, деталей, пространственная ориентация) выполняется человеком.
Большинство инструментов универсальны, так как могут применяться для многих работ по ТО, ремонту или регулировке транспортных средств, отдельных узлов. Основные разновидности:
- слесарно-монтажный (механический, электрический, пневматический);
- зажимной (ручной, гидравлический, пневматический);
- контрольно-измерительный (без привода);
- специальный.
Проектирование оснастки
Здесь собраны дипломные работы с проектами станков, стендов, приспособлений, которые используются при обслуживании большого количества техники на предприятиях, СТО. Краткие сведения из представленных разработок:
|
наименование оборудования |
назначение |
вопросы исследований |
количество графических приложений |
|
приспособление |
фиксация деталей |
Определение нормативов техобслуживания. Корректировка нормативных режимов ТО и ТР. Расстановка персонала по специализации. |
7 |
|
стенд |
тестирование материалов на износостойкость |
Определение параметров зубчато-ременной передачи. Расчёты прочности, точности, соединений. Электрооборудование и электрическая схема машины. |
9 |
|
станок |
заточка, шлифование |
Общая годовая трудоемкость проведения ТО и Р. Проектирование технического маршрута. Модернизация универсального шлифовально-заточного станка |
9 |
|
винтовой съёмник |
выпрессовка подшипников |
Обоснование исходных данных, условий проектирования. Определение суммарной трудоемкости работ. Обзор существующих известных конструкций. |
9 |
Некоторые дипломы, выпускные квалификационные работы посвящены проектам производственных объектов. Одна из ВКР описывает создание медницкого участка. АТП имеет парк грузовых автомобилей ГАЗ-3307 в количестве 220 штук. Выполнен расчёт коэффициентов использования подвижной техники, её технической готовности, определена численность работающего персонала. Представлен генплан, планировочный чертёж участка, структурная схема централизованного управления, технологическая карта и другие документы. Определены годовые производственные показатели подразделения.
