Модернизация измельчающего аппарата кормоуборочного комбайна КВК-800М Палессе FS 80

Описание

В проекте выполнено совершенствование технологии возделывания кукурузы на силос с модернизацией измельчающего аппарата кормоуборочного комбайна КВК-800 «Палессе FS 80».

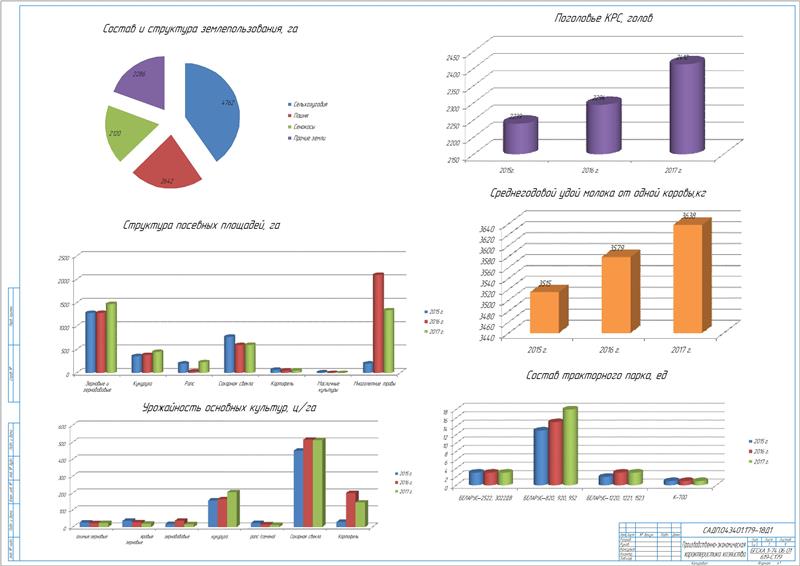

Приведена производственно-экономическая характеристика хозяйства с указанием общих сведений и местоположения, природно-климатических условий. Проведен анализ производства продукции растениеводства и животноводства. Рассмотрено значение кукурузы для хозяйства.

Разработана технология возделывания кукурузы на силос.

Обработка почвы осуществляется на основе систем земледелия с учетом особенностей почвенно-климатической зоны. Выполняется лущение почвы, обработка ее по типу полупара, поменяется плоскорезная обработка. Для удобрения применяются химические мелиоранты и средства защиты растений, органические, минеральные, азотные удобрения. Посев кукурузы проводится следом за предпосевной культивацией, при достижении среднесуточной температуры почвы в пределах 10-12 ⁰С . Глубина посева колеблется в зависимости от гранулометрического состава почвы и составляет: на тяжелых 4-5 см, на легких 5-6 см, на черноземных 6-8 см, на супесчаных 8-10 см. При возделывании кукурузы используются обще- истребительные и избирательные гербициды.

Сделан анализ существующей технологии возделывания кукурузы на силос и прогнозирование ее урожайности. Планируемая урожайность составляет 307 ц/га.

Описана предлагаемая технология возделывания кукурузы.

После уборки предшественников с поля производится смущение стерни, основной целью которого является борьба с сорной растительностью. Через 15 дней вносятся основные дозы минеральных и твердых органических удобрений. Проводится вспашка на глубину 20-22 см тракторами. Далее, через 14 дней после вспашки, выполняется полупаровая культивация. С наступлением весны почву вносится азот и жидкие органические удобрения с последующей заделкой. В мае вносится раствор почвенного гербицида и в тот же день выполняется предпосевная обработка почвы. Выполняется транспортировка протравленных семян и минеральных удобрений к сеялкам, посредством которых выполняется посев. Через три дня после посева выполняется довсходовое боронование. Обработка посевов выполняется раствором инсектицидов. В начале июня выполняется первая международная обработка на глубину 10...12 см с одновременным внесением азота. Через 15 дней проводится вторая международная обработка. Последняя обработка выполняется в конце июня. Уборка урожая проводится в два этапа. 1-го сентября уборка кукурузы осуществляется кормоуборочным комбайном в фазе молочно-восковой спелости. 10 сентября кукуруза убирается в восковой фазе спелости с упаковкой в полимерной рукав.

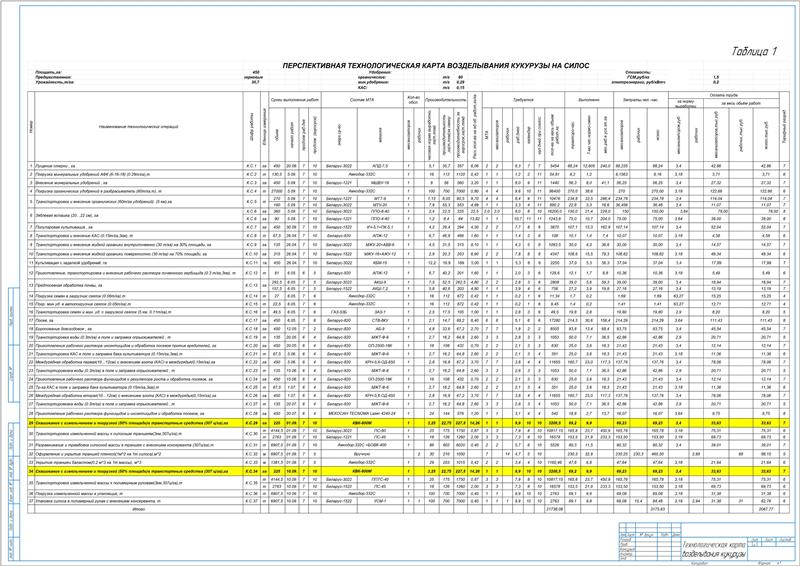

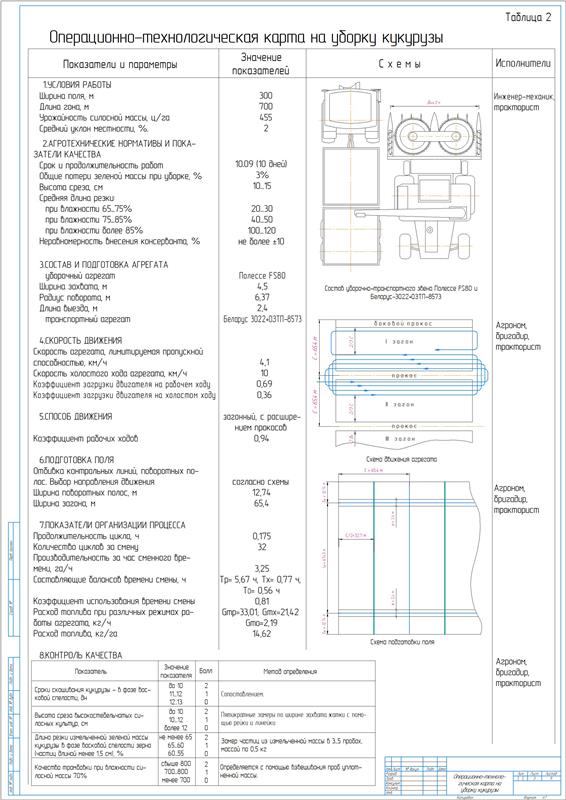

Приведен расчет показателей технологической карты:

          Выполнена конструкторская разработка.

Проведен обзор кормоуборочных комбайнов.

Посредством кормоуборочных комбайнов выполняется скашивание кукурузы в любой фазе спелости зерна. Технологический процесс включает операции по кошению или подбору скошенные подвяленной массы, подаче ее к питающему аппарату, прессованию, измельчению и транспортированию полученной массы по силосопроводу.

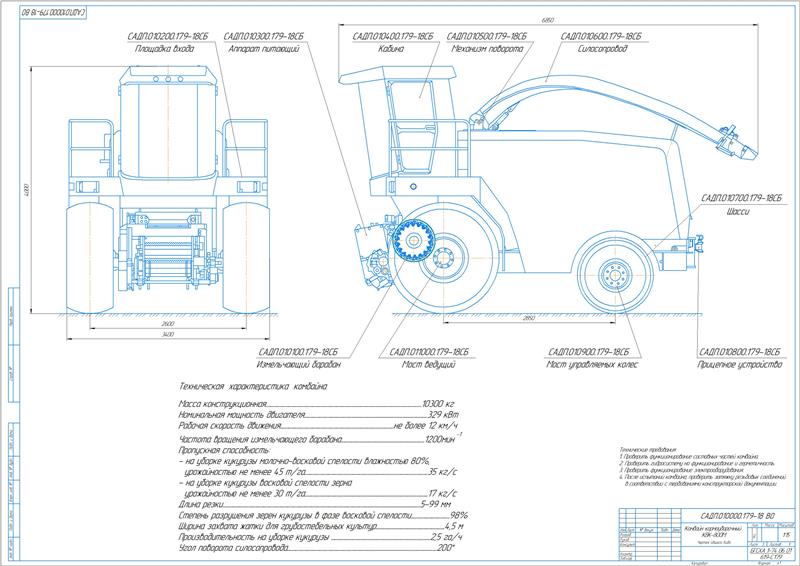

Рассмотрены конструкции комбайнов: КВК-800, JAGUAR, Krone, New Holland, Fendt Katana 85, John Deere SPFH 7980.

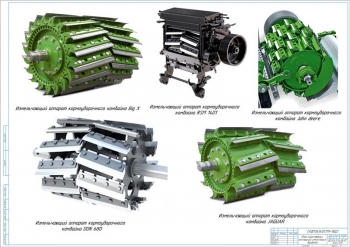

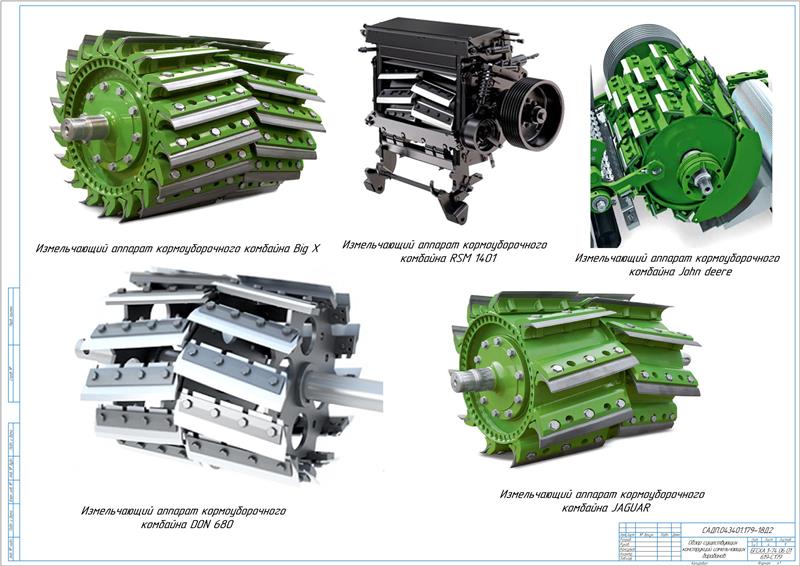

Сделан обзор измельчающих аппаратов кормоуборочных комбайнов: Big X, КДП-3000 «ПАЛЕССЕ FT40», RSM 1401, DON 680, КСК-600 «ПАЛЕССЕ FS60».

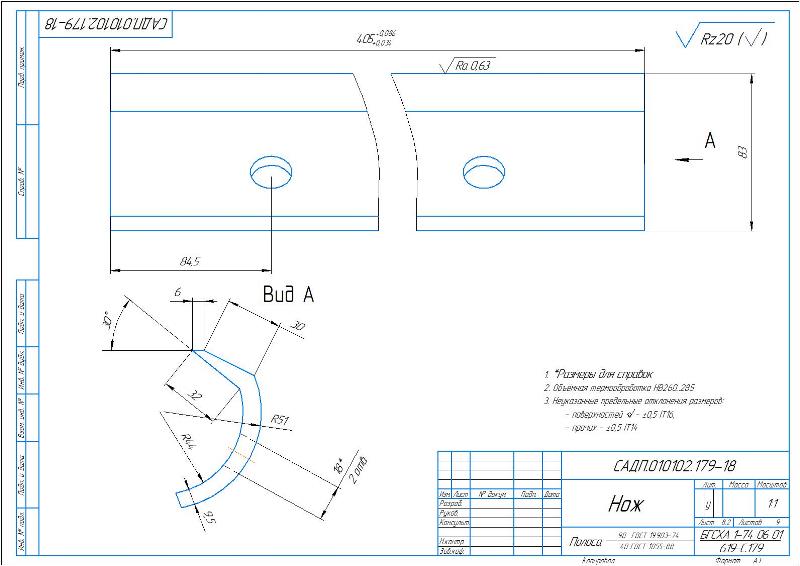

1. Приведено обоснование модернизации. Модернизированный измельчающий аппарат позволяет: снизить подводимую мощность до минимальной; повысить характеристику разбрасывания и транспортировки благодаря новой форме ножей и открытому корпусу барабана; напрямую перенять режущие силы звёздами барабана, благодаря способу крепления; значительно снизить затраты времени на техническое обслуживание, наладку и замену ножей.

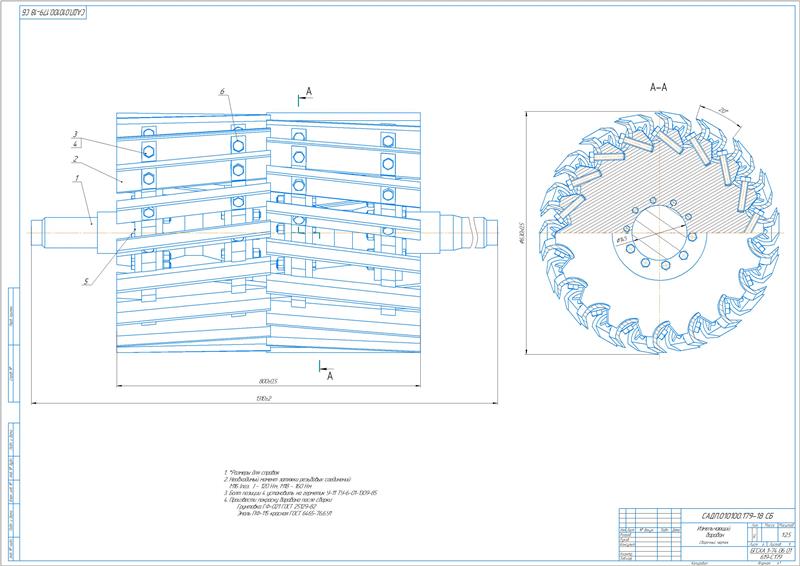

2. Описано устройство и рабочий процесс.

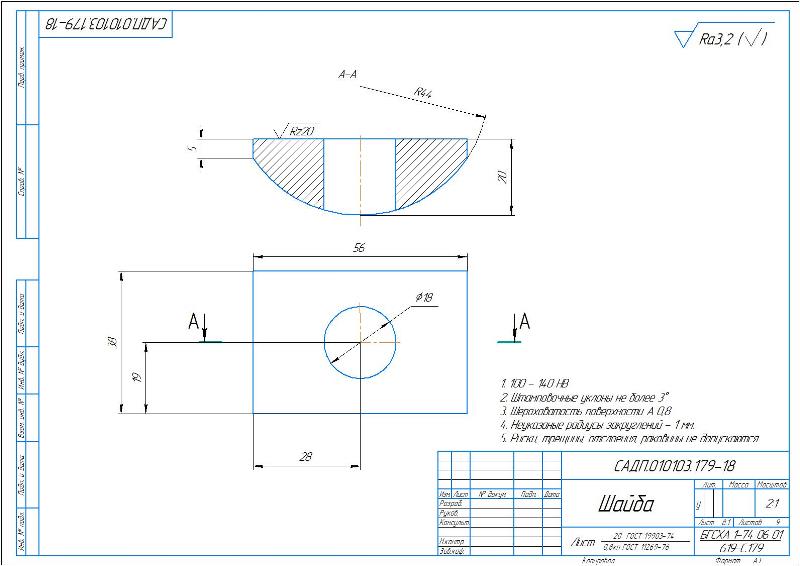

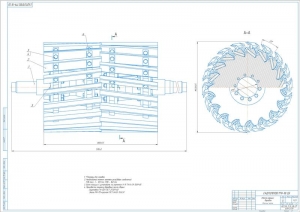

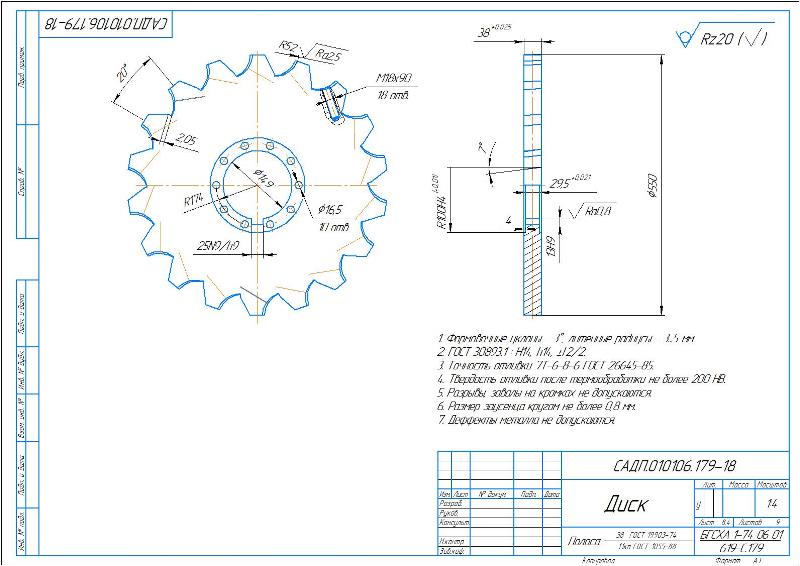

3. При уборке кукурузы на силос посредством кормоуборочного комбайна выполняется ее подача к модернизированному измельчающему аппарату. В процессе вращения барабана аппарата осуществляется передача вращательного движения на вал, на котором установлены распорные диски с прикрепленными ножами посредством болта и шайбы. Измельчение кукурузы выполняется при вращении барабана.

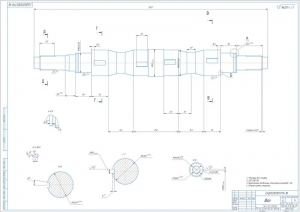

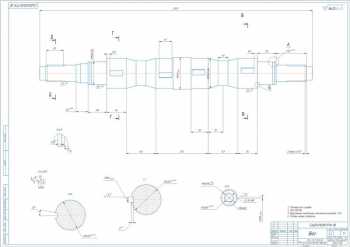

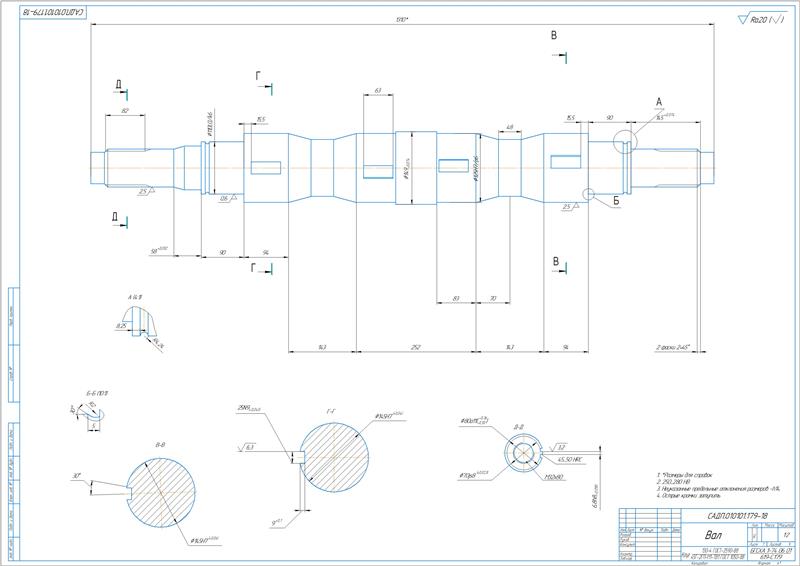

4. Выполнены технологические расчеты с определением значений: диаметр выходного конца вала 80 мм, расстояние между опорами вала 800 мм. Составлена схема нагружения вала и рассчитаны реакции в опорах, построены эпюры изгибающих моментов. Вычислен суммарный изгибающий момент 8469 Н×м. Принят диаметр вала 145 мм.
5. Сделаны прочностные расчеты: соединение вала со звездами проверено на смятие и срез. Принята призматическая шпонка 25х14 мм, длиной 63 мм.
6. В ходе расчетов подшипников валов приняты подшипники роликовые конические типа 1027322А.
7. Приведен эксплуатационный расчет с определением скорости агрегата 2,27 м/с, мощности 79,22 кВт.
8. Рассчитаны кинематические характеристики МТА и рабочего участка, баланс времени смены, эксплуатационные и энергетические характеристики МТА.

Выполнено согласование работы агрегатов с определением времени наполнения агрегата зелёной массой 0,18 мин, оборота транспортного средства 0,64 ч. Принято число агрегатов – 2 шт.

Сделано определение показателей качества уборки кукурузы на силос.

Разработаны мероприятия по охране труда.

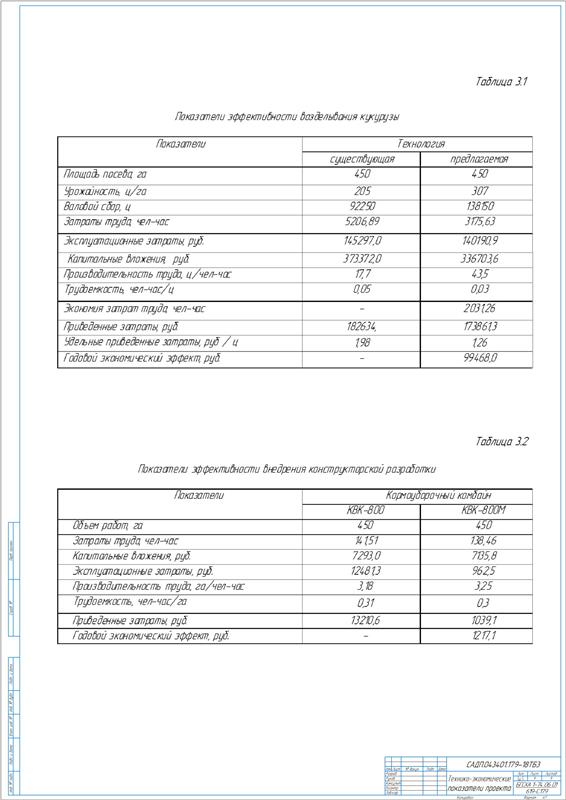

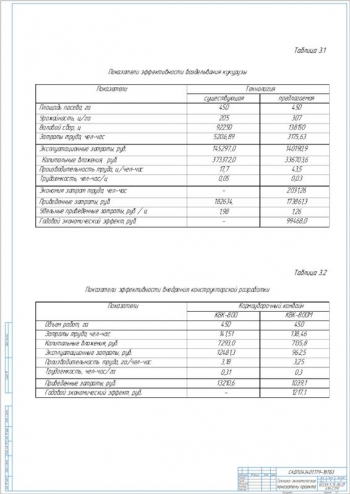

Рассчитаны технико-экономические показатели проекта: капитальные вложения 7135,8 руб, трудоемкость 0,3 чел×ч/га, годовой экономический эффект 1217,1 руб.

В дипломной работе усовершенствована технология возделывания кукурузы на силос и проведена модернизациейя измельчающего аппарата кормоуборочного комбайна КВК-800 «Палессе FS 80».
