Проектирование двухэтажного административного кирпичного здания

Пояснительная записка (в программе Word) 10 с., 12 табл., 13 рис., 5 источника
Чертежи (в программе Компас) 4 листа плакатов и чертежей

Описание

Проект по дисциплине «Строительство»
В данной курсовой работе был представлен паспорт объекта, составлено объемно-планировочное и конструктивное решение разрабатываемого сооружения. Описаны фундаменты, перегородки и стены, кровля, двери и окна, полы, панели перекрытия и покрытия железобетонные многопустотные. Найдена глубина заложения фундамента, выполнен теплотехнический расчет наружной конструкции. Представлены фундаментальные подушки и блоки, железобетонные прогоны, схема заполнения оконных проемов, а также перемычки железобетонные брусковые. В графической части работы были выполнены чертежи фасада, генерального плана, плана кровли и схема расположения элементов покрытия.

Состав чертежей

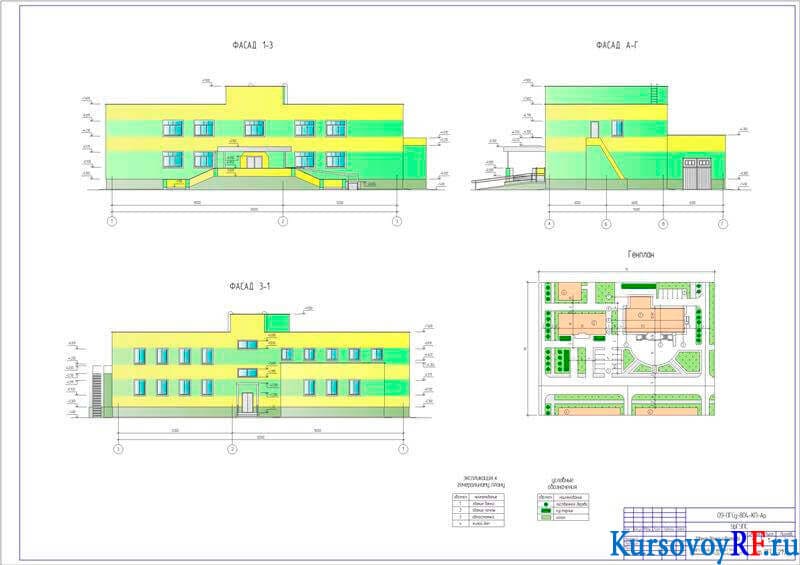

Фасад 1-3, фасад 3-1, фасад А-Г М1:100, Генеральный план М1:200, Экспликация к ГП

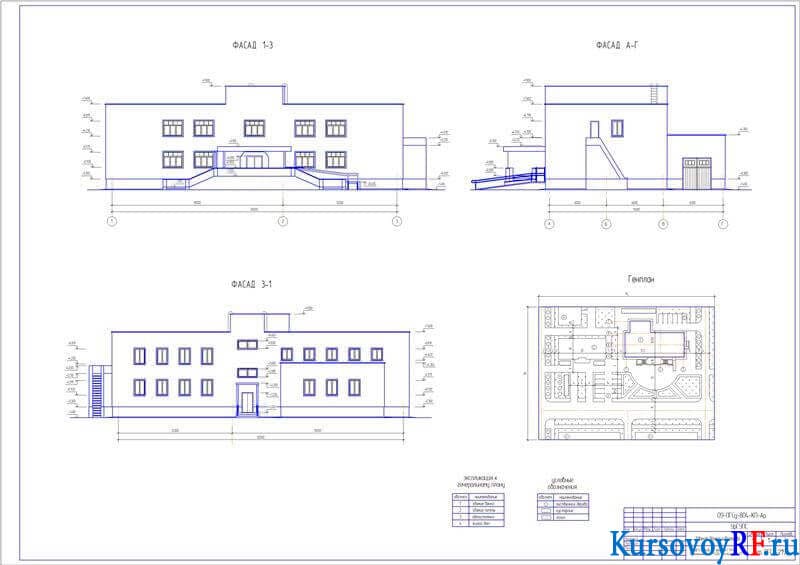

Фасад 1-3, фасад 3-1, фасад А-Г М1:100, Генеральный план М1:200, Экспликация к ГП (2)

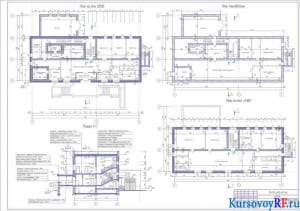

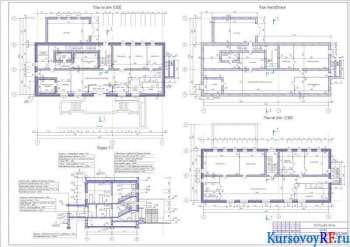

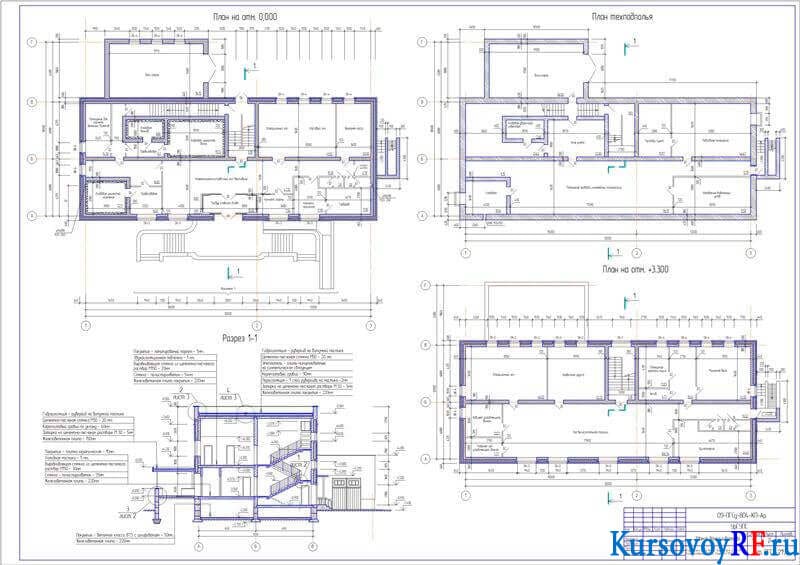

План на отм. 0.000 М1:100; План на отм. +3.300 М1:100; План техподполья М1:100; Разрез 1-1 М1:100

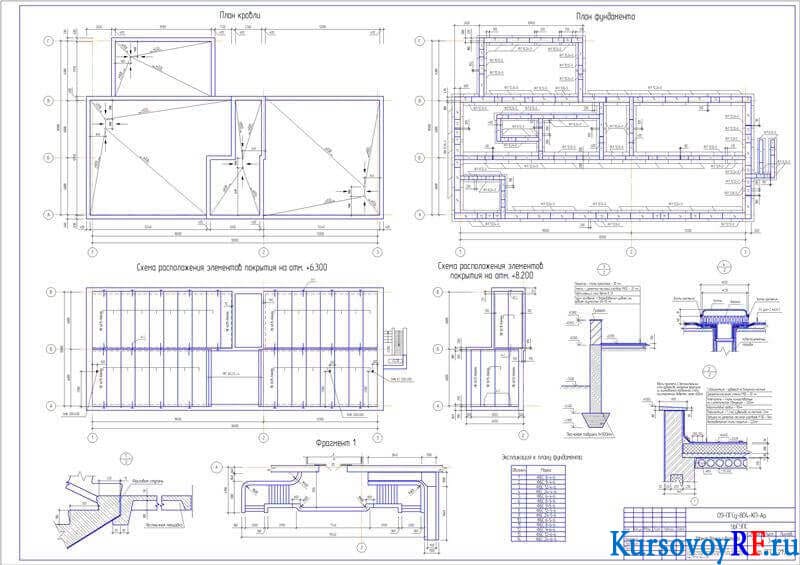

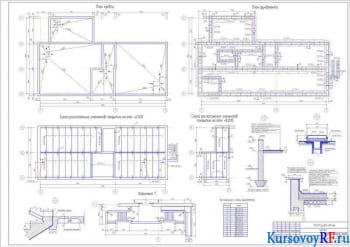

Схема расположения элементов покрытия на отм. +6.300 М:100; Схема расположения элементов покрытия на отм. +8.200 М:100; План кровли М:100; Фрагмент М1:100; Узел 1 М1:10; Узел 2 М1:20; Узел 3 М1:30; Узел 4 М1:5
