Проект конструкции шкафной сушилки для желатина

Описание

В курсовой работе проектируется шкафная сушилка для желатина.

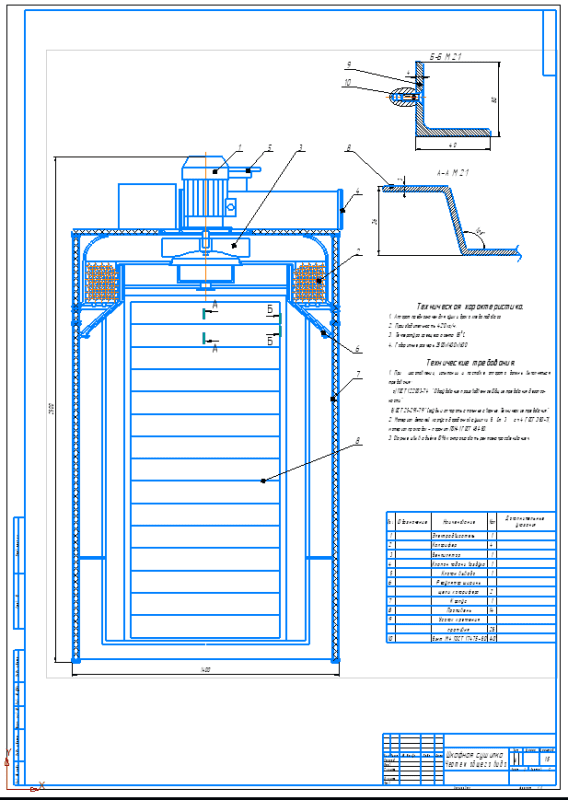

Сушильная камера имеет прямоугольную форму. Высушиваемый материал в камере обычно размещется на противнях (решетах), установленных на стеллажах.

В работе выполнен расчет шкафной сушилки для сушки желатина с Wн=46%. Производительность по готовому продукту 120 кг/ч.

Продукт из сушилки выходит с  Wк=6 % и температурой 600С.

Для данной установки подобрали калорифер КФБО-5, Fк=26.88 м2, fк=0.182 м2 в количестве 4 шт.

Рассчитали циклон ЦН-24 для сухой очистки воздуха выходящего из сушилки.

Трубопровод для воздуха сделали круглого сечения. Для подачи воздуха, по полезной мощности, подобрали вентилятор: марка В-Ц14-46-5К-02 с 2360Па и Q=3,67 м3/с с электродвигателем: марка АО2-62-4 с N=13 кВт.

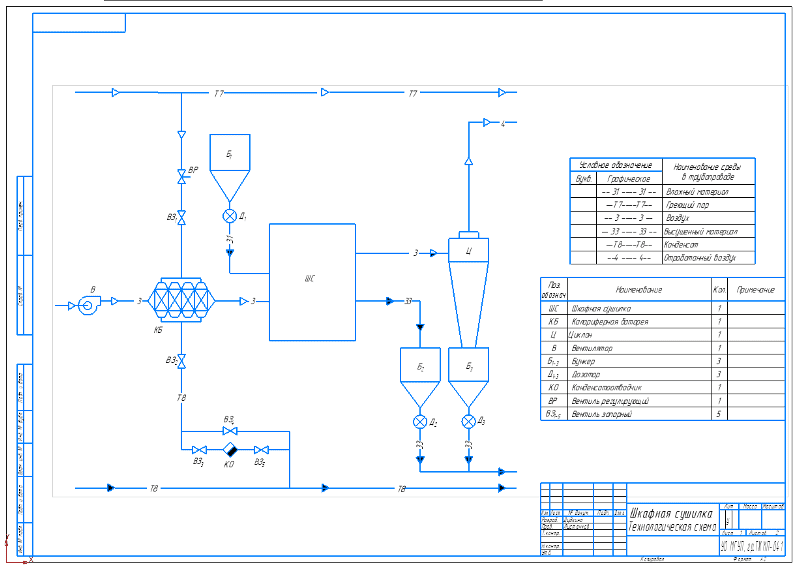

Исходный продукт – кубики желатина, размером 3х3 мм с содержанием влаги Wн=46%  и температурой t1=20°С, подается в сушильную камеру ШС. Снизу в сушильную камеру вентилятором В нагнетается воздух, нагреваемый в калориферной батарее КБ.  Воздух на входе в калориферную батарею имеет температуру t0=2°С и  относительную влажность φ0=75 %. В калориферной батарее воздух нагревается до температуры t1=100°С. Подогрев воздуха в калориферной батарее осуществляется за счёт конденсации греющего пара, имеющего температуру 111,37 при давлении 0,15 МПа. Из верхней части сушильной камеры отработанный воздух с температурой t2=70°С поступает на очистку от мелких частиц в циклон ЦН-24.Далее воздух выбрасывается в атмосферу. Мелкие частицы из циклона собираются в емкости Е3.

Сухой продукт с содержанием сухих веществ 94%  и имеющий температуру  t2=60°С  из сушильной камеры поступает в емкость высушенного материала Е2.
